Στο απέραντο και ποικίλο τοπίο της βιομηχανικής στεγανοποίησης, λίγα προϊόντα έχουν αποδείξει τη δύναμη διατήρησης της φλάντζας αρμού δακτυλίου από μαλακό σίδηρο. Ενώ τα εξωτικά κράματα, τα προηγμένα πολυμερή και τα σύνθετα υλικά έχουν εμφανιστεί κατά τη διάρκεια των δεκαετιών, το παρέμβυσμα αρμού με μαλακό σιδερένιο δαχτυλίδι παραμένει μια ιδανική λύση για μηχανικούς και επαγγελματίες συντήρησης σε αμέτρητες βιομηχανίες. Η συνεχιζόμενη δημοτικότητά του δεν είναι θέμα αδράνειας ή έλλειψης καινοτομίας. Είναι μια απόδειξη ενός μοναδικού συνδυασμού ιδιοτήτων που το καθιστούν εξαιρετικά κατάλληλο για ένα ευρύ φάσμα γενικών βιομηχανικών εφαρμογών.
Η διαρκής γοητεία της φλάντζας αρμού μαλακού δακτυλίου σιδήρου έγκειται στην απλότητα και την αποτελεσματικότητά της. ΟΔακτυλιοειδής φλάντζαείναι ένα μεταλλικό στοιχείο στεγανοποίησης, τυπικά οκταγωνικό ή ωοειδές σε διατομή, σχεδιασμένο για χρήση σε συνδέσεις με φλάντζα με αντίστοιχες αυλακώσεις. Όταν συμπιέζεται, το μαλακό σιδερένιο παρέμβυσμα δακτυλίου παραμορφώνεται πλαστικά, δημιουργώντας μια σφιχτή σφράγιση από μέταλλο σε μέταλλο. Αυτός ο σχεδιασμός έχει αποδειχθεί για περισσότερο από έναν αιώνα χρήσης σε υπηρεσίες ατμού, νερού, αερίου και πετρελαίου. Η δημοτικότητά του βασίζεται στην αξιοπιστία, την ευελιξία και τη σχέση κόστους-αποτελεσματικότητας. Αυτό το άρθρο παρέχει μια ολοκληρωμένη τεχνική ανάλυση της φλάντζας αρμού μαλακού δακτυλίου σιδήρου, εξετάζοντας τις ιδιότητες του υλικού, τους μηχανισμούς σφράγισης, το εύρος εφαρμογής και τους λόγους που παραμένει προτιμώμενη επιλογή για μηχανικούς σε γενικές βιομηχανικές ρυθμίσεις. Θα συζητήσουμε επίσης τις συγκεκριμένες τεχνικές παραμέτρους που καθορίζουν την απόδοσή του και τα κριτήρια επιλογής που διασφαλίζουν την αποτελεσματική εφαρμογή του.
Για να κατανοήσουμε γιατί το παρέμβυσμα αρμού με μαλακό σιδερένιο δακτύλιο παραμένει δημοφιλές, πρέπει πρώτα να κατανοήσουμε τη θεμελιώδη σχεδίαση και την αρχή σφράγισής του. Το δακτυλιοειδές παρέμβυσμα είναι ένα μεταλλικό στοιχείο σφράγισης επεξεργασμένο με ακρίβεια, το οποίο τυπικά διαθέτει οκταγωνική ή οβάλ διατομή. Χρησιμοποιείται σε συνδυασμό με φλάντζες που έχουν αντίστοιχη αυλάκωση, γνωστή ως φλάντζα δακτυλιοειδούς άρθρωσης (φλάντζα RTJ). Ο σχεδιασμός είναι τυποποιημένος σύμφωνα με τα ASME B16.20 και API 6A, τα οποία καθορίζουν τις διαστάσεις, τα υλικά και τις απαιτήσεις δοκιμών για τα παρεμβύσματα δακτυλίου.
Ο μηχανισμός στεγανοποίησης της φλάντζας δακτυλίου αρμού βασίζεται στην αρχή της πλαστικής παραμόρφωσης. Όταν σφίγγονται τα μπουλόνια της φλάντζας, η φλάντζα συμπιέζεται στην εγκοπή της φλάντζας. Το μαλακό σιδερένιο υλικό, όντας σχετικά μαλακό και όλκιμο, παραμορφώνεται πλαστικά, ρέοντας για να γεμίσει τις μικρές ανωμαλίες στις επιφάνειες των αυλακώσεων. Αυτή η παραμόρφωση δημιουργεί μια εξαιρετικά αποτελεσματική σφράγιση από μέταλλο σε μέταλλο, με το υλικό φλάντζας να συμμορφώνεται με το προφίλ αυλάκωσης. Η σφράγιση που προκύπτει είναι ικανή να αντέχει σε υψηλές πιέσεις και θερμοκρασίες. Το κλειδί είναι η απαλότητα του υλικού σιδήρου, που του επιτρέπει να παραμορφώνεται χωρίς ρωγμές, και η σκληρότητα του υλικού της φλάντζας, που παρέχει μια άκαμπτη αντίθετη επιφάνεια πάνω στην οποία πιέζεται η φλάντζα.
Ο σχεδιασμός της φλάντζας με δακτυλίους προσφέρει πολλά εγγενή πλεονεκτήματα. Πρώτον, το σφράγισμα από μέταλλο σε μέταλλο παρέχει πολύ χαμηλό ρυθμό διαρροής, καθιστώντας το κατάλληλο για εφαρμογές όπου η διαρροή είναι απαράδεκτη. Δεύτερον, ο σχεδιασμός είναι εξαιρετικά ανθεκτικός στο φύσημα, καθώς η φλάντζα είναι μηχανικά κλειδωμένη στο αυλάκι. Τρίτον, ο σχεδιασμός είναι σχετικά απλός στην εγκατάσταση και τη συντήρηση, με τυπικές τιμές ροπής για το σφίξιμο των μπουλονιών. Η γεωμετρία της φλάντζας, είτε είναι οκταγωνική είτε ωοειδής, επηρεάζει την κατανομή της πίεσης στεγανοποίησης. Ο οκταγωνικός σχεδιασμός παρέχει μια πιο θετική γραμμή στεγανοποίησης, ενώ η οβάλ σχεδίαση χρησιμοποιείται συχνά σε παλαιότερες εφαρμογές ή εφαρμογές χαμηλότερης πίεσης. ΣτοNingbo Kaxite Sealing Materials Co., Ltd.,κατασκευάζουμε Δακτυλιοειδείς φλάντζες σε οκταγωνικά και οβάλ σχέδια, χρησιμοποιώντας υψηλής ποιότητας μαλακά σιδερένια υλικά για να εξασφαλίσουμε αξιόπιστη απόδοση στεγανοποίησης σε μια ποικιλία βιομηχανικών εφαρμογών.
Ο παρακάτω πίνακας συνοψίζει τα βασικά σχεδιαστικά χαρακτηριστικά και τις αρχές στεγανοποίησης της φλάντζας RTJ από μαλακό σίδηρο.
| Χαρακτηριστικό | Περιγραφή | Οφελος |
| Σχήμα φλάντζας | Οκτάγωνη ή ωοειδής διατομή | Παρέχει μια καθορισμένη γραμμή στεγανοποίησης. βελτιώνει τη συγκέντρωση της δύναμης στεγανοποίησης |
| Υλικό φλάντζας | Μαλακός σίδηρος (Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα, 0,05-0,15% C) | Επιτρέπει την πλαστική παραμόρφωση να γεμίσει τις ανωμαλίες της επιφάνειας. παρέχει υψηλή απόδοση στεγανοποίησης |
| Μηχανισμός Στεγανοποίησης | Επαφή μετάλλου με μέταλλο μέσω πλαστικής παραμόρφωσης | Δημιουργεί μια στεγανή σφράγιση, ανθεκτική στο φύσημα |
| Αύλακα φλάντζας | Τυπική αυλάκωση σύνδεσης δακτυλίου (ASME B16.20) | Εξασφαλίζει συμβατότητα με τυπικές φλάντζες RTJ |
| Φορτίο μπουλονιών | Εφαρμόζεται μέσω μπουλονιών φλάντζας για συμπίεση της φλάντζας | Δημιουργεί τη δύναμη σφράγισης. διευκολύνει την παραμόρφωση και τη σφράγιση |
Η απλότητα του σχεδιασμού της φλάντζας στεγανοποίησης του δακτυλίου, σε συνδυασμό με την στιβαρή του ικανότητα σφράγισης, το έχει καταστήσει αξιόπιστη επιλογή για δεκαετίες. Η συνεχής χρήση του είναι απόδειξη της αποτελεσματικότητας αυτής της μηχανικής λύσης, η οποία έχει βελτιωθεί μέσα από χρόνια πρακτικής εφαρμογής. Το μαλακό σιδερένιο υλικό, με τις ιδιαίτερες υλικές του ιδιότητες, είναι κεντρικό στοιχείο αυτής της επιτυχίας.
Οι ιδιότητες του υλικού του μαλακού σιδήρου είναι το κλειδί για την αποτελεσματικότητά του ως υλικό στεγανοποίησης δακτυλίου. Ο όρος "μαλακός σίδηρος" σε αυτό το πλαίσιο αναφέρεται σε χάλυβα χαμηλής περιεκτικότητας σε άνθρακα, τυπικά με περιεκτικότητα σε άνθρακα από 0,05% έως 0,15%. Αυτή η χαμηλή περιεκτικότητα σε άνθρακα δίνει στο υλικό τη χαρακτηριστική απαλότητα και ολκιμότητα. Οι ειδικές ιδιότητες που το καθιστούν κατάλληλο για φλάντζες με δακτυλίους είναι η χαμηλή σκληρότητα, η υψηλή ολκιμότητα, η μέτρια αντοχή σε εφελκυσμό και η καλή αντοχή στη διάβρωση.
Ο μαλακός σίδηρος χαρακτηρίζεται από τη χαμηλή σκληρότητά του, συνήθως στην περιοχή 90-120 στην κλίμακα σκληρότητας Brinell (HB). Αυτή η απαλότητα επιτρέπει στο παρέμβυσμα να παραμορφώνεται πλαστικά κάτω από το εφαρμοζόμενο φορτίο μπουλονιού, επιτρέποντάς του να προσαρμοστεί στην επιφάνεια της αυλάκωσης της φλάντζας και να δημιουργήσει μια στεγανή στεγανοποίηση. Η ολκιμότητα του υλικού διασφαλίζει ότι θα παραμορφωθεί χωρίς ρωγμές ή θραύση. Η αντοχή σε εφελκυσμό του μαλακού σιδήρου είναι μέτρια και κυμαίνεται συνήθως από 350 έως 450 MPa. Αυτό παρέχει επαρκή αντοχή για να αντισταθεί στις δυνάμεις εξώθησης που μπορεί να προκύψουν κατά τη λειτουργία υψηλής πίεσης. Η αντοχή του στη διάβρωση είναι γενικά επαρκής για τα περισσότερα βιομηχανικά ρευστά, αν και δεν είναι κατάλληλο για περιβάλλοντα με υψηλή διάβρωση.
Στο πλαίσιο των παρεμβυσμάτων δακτυλίου αρμού, οι συγκεκριμένες ιδιότητες του υλικού καθορίζονται από πρότυπα, όπως το ASME B16.20. Το πρότυπο καθορίζει την αποδεκτή σύνθεση και σκληρότητα για μαλακά σιδερένια παρεμβύσματα, διασφαλίζοντας ότι το υλικό είναι συνεπές και αξιόπιστο. Το υλικό πρέπει να είναι απαλλαγμένο από ελαττώματα όπως ελάσματα, ρωγμές ή εγκλείσματα που θα μπορούσαν να θέσουν σε κίνδυνο τη σφράγιση. Στην Kaxite, προμηθεύουμε και επιθεωρούμε προσεκτικά τα μαλακά σιδερένια υλικά μας για να διασφαλίσουμε ότι πληρούν τις αυστηρές απαιτήσεις αυτών των προτύπων. Οι διαδικασίες ποιοτικού ελέγχου μας περιλαμβάνουν δοκιμή σκληρότητας, δοκιμή εφελκυσμού και οπτική επιθεώρηση για να επαληθεύσουμε ότι το υλικό είναι κατάλληλο για την προβλεπόμενη εφαρμογή του.
Ο ακόλουθος πίνακας συνοψίζει τις βασικές ιδιότητες υλικού του μαλακού σιδήρου που χρησιμοποιείται στα παρεμβύσματα δακτυλίων αρμών.
| Ιδιοκτησία | Τυπική τιμή | Σημασία |
| Περιεκτικότητα σε άνθρακα | 0,05 - 0,15% | Προσδιορίζει την απαλότητα και την ολκιμότητα |
| Σκληρότητα (Brinell HB) | 90 - 120 | Επιτρέπει την πλαστική παραμόρφωση. εξασφαλίζει στεγανότητα |
| Ισχύς απόδοσης | 200 - 280 MPa | Ελάχιστη τάση που απαιτείται για την παραμόρφωση |
| Αντοχή εφελκυσμού | 350 - 450 MPa | Αντιστέκεται στην εξώθηση και διατηρεί τη δομική ακεραιότητα |
| Επιμήκυνση | 25 - 35% | Υποδεικνύει ολκιμότητα. ικανότητα παραμόρφωσης χωρίς ρωγμές |
| Αντοχή στη διάβρωση | Μέτριος | Κατάλληλο για γενικές βιομηχανικές εφαρμογές |
Η επιλογή του μαλακού σιδήρου ως υλικού στεγανοποίησης είναι μια σκόπιμη επιλογή μηχανικής. Ο συνδυασμός των ιδιοτήτων του—μαλακότητα, ολκιμότητα και μέτρια αντοχή— το καθιστά αποτελεσματικό στεγανοποιητικό υλικό για ένα ευρύ φάσμα γενικών βιομηχανικών εφαρμογών. Η ικανότητα του υλικού να προσαρμόζεται στην επιφάνεια του αυλακιού είναι κεντρική για την αποτελεσματικότητά του και η αντίστασή του στην εξώθηση διασφαλίζει ότι η σφράγιση παραμένει ανέπαφη υπό πίεση. Αυτή η ισορροπία ιδιοτήτων έχει αποδειχθεί αποτελεσματική για πολλές δεκαετίες χρήσης, καθιστώντας την μια αξιόπιστη και αξιόπιστη επιλογή.
Η απόδοση των παρεμβυσμάτων αρμών δακτυλίου από μαλακό σίδηρο σε γενικές βιομηχανικές εφαρμογές χαρακτηρίζεται από πολλά βασικά χαρακτηριστικά. Αυτά περιλαμβάνουν την αξιοπιστία στεγανοποίησης, την αντοχή στην πίεση και τη θερμοκρασία, την ευκολία εγκατάστασης και τη συμβατότητα με ένα ευρύ φάσμα υγρών. Αυτά τα χαρακτηριστικά απόδοσης είναι οι κύριοι λόγοι για τους οποίους η φλάντζα παραμένει δημοφιλής μεταξύ των μηχανικών και των επαγγελματιών συντήρησης.
Η αξιοπιστία της σφράγισης είναι αναμφισβήτητα το πιο σημαντικό χαρακτηριστικό απόδοσης. Η ικανότητα της φλάντζας από μαλακό σίδηρο να παραμορφώνεται πλαστικά και να προσαρμόζεται στην αυλάκωση της φλάντζας δημιουργεί ένα εξαιρετικά αποτελεσματικό σφράγισμα. Αυτό το στεγανοποιητικό είναι ανθεκτικό στο φύσημα, ακόμη και σε συνθήκες υψηλής πίεσης, και είναι ικανό να διατηρεί χαμηλό ρυθμό διαρροής για παρατεταμένες περιόδους. Η σφράγιση από μέταλλο σε μέταλλο είναι επίσης στιβαρή και ανθεκτική στην κόπωση, καθιστώντας την κατάλληλη για εφαρμογές με θερμική ανακύκλωση. Το ίδιο το μαλακό υλικό σιδήρου είναι ανθεκτικό στη χημική επίθεση πολλών κοινών βιομηχανικών υγρών.
Ένα άλλο βασικό χαρακτηριστικό απόδοσης είναι η αντοχή του στην πίεση και τη θερμοκρασία. Οι φλάντζες αρμών δακτυλίου μαλακού σιδήρου μπορούν να χρησιμοποιηθούν σε πιέσεις έως 2500 psi και θερμοκρασίες έως 550°C (1000°F), ανάλογα με την εφαρμογή. Αυτό το ευρύ φάσμα λειτουργίας τα καθιστά κατάλληλα για ένα ευρύ φάσμα βιομηχανικών υπηρεσιών. Η αντοχή και η αντίσταση του υλικού στον ερπυσμό είναι κρίσιμες για τη διατήρηση της σφράγισης σε υψηλές θερμοκρασίες και πιέσεις. Η ικανότητα της φλάντζας να διατηρεί την ακεραιότητά της υπό αυτές τις συνθήκες είναι απαραίτητη για τη μακροπρόθεσμη αξιοπιστία.
Η ευκολία εγκατάστασης είναι ένας άλλος παράγοντας που συμβάλλει στη δημοτικότητά του. Η φλάντζα δακτυλίου συνδέσμου είναι σχετικά απλή στην εγκατάσταση, με τυπικές τιμές ροπής για το σφίξιμο των μπουλονιών. Το παρέμβυσμα εισάγεται στην αυλάκωση της φλάντζας και τα μπουλόνια σφίγγονται με την καθορισμένη ροπή. Η διαδικασία εγκατάστασης είναι απλή και δεν απαιτεί εξειδικευμένα εργαλεία ή δεξιότητες. Αυτή η ευκολία εγκατάστασης μειώνει τον χρόνο εργασίας και την πιθανότητα σφαλμάτων εγκατάστασης.
Η συμβατότητα με ένα ευρύ φάσμα υγρών είναι ένα άλλο βασικό πλεονέκτημα. Το μαλακό σίδερο είναι συμβατό με ένα ευρύ φάσμα βιομηχανικών υγρών, συμπεριλαμβανομένων ατμού, νερού, λαδιού, φυσικού αερίου και πολλών χημικών ουσιών. Αυτή η ευελιξία το καθιστά πρακτική επιλογή για πολλές εφαρμογές, καθώς μπορεί να χρησιμοποιηθεί σε διάφορες υπηρεσίες χωρίς να απαιτούνται διαφορετικά υλικά φλάντζας. Αυτό είναι ιδιαίτερα ωφέλιμο για εγκαταστάσεις με πολλαπλές υπηρεσίες και περιορισμένη αποθήκευση διαφορετικών τύπων παρεμβυσμάτων.
Ο παρακάτω πίνακας συνοψίζει τα βασικά χαρακτηριστικά απόδοσης των παρεμβυσμάτων αρμού δακτυλίου από μαλακό σίδηρο.
| Χαρακτηριστικό απόδοσης | Περιγραφή | Επίδομα Βιομηχανικής Εφαρμογής |
| Αξιοπιστία σφράγισης | Η πλαστική παραμόρφωση δημιουργεί αποτελεσματική σφράγιση από μέταλλο σε μέταλλο | Χαμηλοί ρυθμοί διαρροών, αξιόπιστη στεγανοποίηση |
| Αντίσταση στην πίεση | Δυνατότητα στεγανοποίησης σε πιέσεις έως 2500 psi | Κατάλληλο για εφαρμογές υψηλής πίεσης |
| Αντίσταση στη θερμοκρασία | Δυνατότητα σφράγισης σε θερμοκρασίες έως 550°C | Κατάλληλο για εφαρμογές σε υψηλές θερμοκρασίες |
| Ευκολία εγκατάστασης | Απλή εγκατάσταση με τυπικές τιμές ροπής | Μειώνει τον χρόνο εργασίας και πιθανά σφάλματα |
| Συμβατότητα υγρών | Συμβατό με μεγάλη γκάμα βιομηχανικών υγρών | Ευέλικτο και πρακτικό για πολλές εφαρμογές |
| Αντοχή | Ανθεκτικό στην κούραση και στον θερμικό κύκλο | Μεγάλη διάρκεια ζωής και μειωμένη συντήρηση |
Αυτά τα χαρακτηριστικά απόδοσης, σε συνδυασμό με την οικονομική του αποδοτικότητα, καθιστούν το μαλακό σιδερένιο παρέμβυσμα δακτυλίου μια δημοφιλή επιλογή για γενική βιομηχανική χρήση. Η αξιοπιστία και η ευελιξία του διασφαλίζουν ότι θα παραμείνει μια αξιόπιστη λύση για τη σφράγιση εφαρμογών για το άμεσο μέλλον.
Το μαλακό σιδερένιο στεγανοποιητικό δακτύλιο χρησιμοποιείται σε ένα ευρύ φάσμα γενικών βιομηχανικών εφαρμογών, σε πολλές διαφορετικές βιομηχανίες. Η ευελιξία του είναι βασικός παράγοντας για τη διαρκή δημοτικότητά του. Το παρέμβυσμα βρίσκεται συνήθως στη βιομηχανία πετρελαίου και φυσικού αερίου, όπου χρησιμοποιείται σε βαλβίδες, φλάντζες και συστήματα σωληνώσεων. Χρησιμοποιείται επίσης στην πετροχημική βιομηχανία, σε διυλιστήρια και σε χημικά εργοστάσια. Στη βιομηχανία παραγωγής ηλεκτρικής ενέργειας, χρησιμοποιείται σε συστήματα ατμού, λέβητες και τουρμπίνες. Το παρέμβυσμα χρησιμοποιείται επίσης στη βιομηχανία επεξεργασίας νερού και λυμάτων, καθώς και στους τομείς εξόρυξης και κατασκευών. Η ικανότητά του να παρέχει αξιόπιστη σφράγιση σε μια μεγάλη ποικιλία υπηρεσιών είναι ένα σημαντικό πλεονέκτημα.
Στον τομέα του πετρελαίου και του φυσικού αερίου, το μαλακό σιδερένιο στεγανοποιητικό δακτύλιο χρησιμοποιείται συχνά σε εξοπλισμό κεφαλής φρεατίων, χριστουγεννιάτικα δέντρα και γραμμές ροής. Η ικανότητά του να αντέχει σε υψηλές πιέσεις και θερμοκρασίες το καθιστά κατάλληλο για αυτές τις απαιτητικές εφαρμογές. Στην πετροχημική βιομηχανία, χρησιμοποιείται σε συνδέσεις με φλάντζα σε μονάδες διεργασίας, όπου πρέπει να στεγανοποιείται έναντι ενός ευρέος φάσματος χημικών ουσιών και ρευστών διεργασίας. Η ευελιξία του σημαίνει ότι μπορεί να χρησιμοποιηθεί με διάφορα υλικά φλάντζας και σχέδια φλάντζας.
Στη βιομηχανία παραγωγής ηλεκτρικής ενέργειας, το μαλακό σιδερένιο δακτυλιοειδές παρέμβυσμα χρησιμοποιείται σε συστήματα ατμού υψηλής θερμοκρασίας, όπου η ικανότητά του να αντέχει τον θερμικό κύκλο είναι κρίσιμη. Χρησιμοποιείται επίσης σε συστήματα ψύξης νερού και άλλες βοηθητικές υπηρεσίες. Η αξιοπιστία και η μεγάλη διάρκεια ζωής του το καθιστούν μια οικονομικά αποδοτική λύση για αυτές τις απαιτητικές εφαρμογές. Στη βιομηχανία νερού και λυμάτων, το παρέμβυσμα χρησιμοποιείται σε αγωγούς και εγκαταστάσεις επεξεργασίας, όπου η αντοχή του στη διάβρωση και η ευκολία εγκατάστασής του είναι πολύτιμες.
Ο παρακάτω πίνακας παρέχει παραδείγματα των ειδικών εφαρμογών των παρεμβυσμάτων με δακτυλίους από μαλακό σίδηρο σε διάφορες βιομηχανίες.
| Βιομηχανία | Τυπικές Εφαρμογές | Γιατί το Soft Iron RTJ είναι κατάλληλο |
| Πετρέλαιο & Αέριο | Εξοπλισμός φρεατίων, βαλβίδες, γραμμές ροής, φλάντζες | Αντοχή σε υψηλή πίεση και θερμοκρασία, αξιόπιστη στεγανοποίηση |
| Πετροχημική | Εγκαταστάσεις επεξεργασίας, αντιδραστήρες, εναλλάκτες θερμότητας | Ευελιξία στη χημική αντοχή, ικανότητα υψηλής πίεσης |
| Παραγωγή ενέργειας | Συστήματα ατμού, λέβητες, τουρμπίνες, συστήματα ψύξης | Δυνατότητα υψηλής θερμοκρασίας, αντίσταση θερμικού κύκλου |
| Νερό & Λύματα | Αγωγοί, εγκαταστάσεις επεξεργασίας, αντλιοστάσια | Αντοχή στη διάβρωση, ευκολία εγκατάστασης |
| Μεταλλεία & Κατασκευές | Σωληνώσεις πολτού, φλάντζες εξοπλισμού | Ανθεκτικότητα, οικονομική απόδοση |
Στην Ningbo Kaxite Sealing Materials Co., Ltd., κατασκευάζουμε φλάντζες αρμών από μαλακό σίδηρο για ένα ευρύ φάσμα βιομηχανιών. Το εργοστάσιό μας είναι εξοπλισμένο με μηχανουργική κατεργασία ακριβείας και εξοπλισμό επιθεώρησης για να διασφαλίσουμε ότι οι φλάντζες αρμών δακτυλίου πληρούν τα υψηλότερα πρότυπα ποιότητας. Κατανοούμε ότι κάθε κλάδος έχει τις δικές του συγκεκριμένες απαιτήσεις και προσφέρουμε μια σειρά από στεγανοποιητικά δακτυλίου για την κάλυψη αυτών των αναγκών. Η δέσμευσή μας στην ποιότητα και την αξιοπιστία μας έχει κάνει έναν αξιόπιστο προμηθευτή για πολλές κορυφαίες βιομηχανικές εταιρείες. Η ευρεία χρήση των παρεμβυσμάτων αρμών με δακτυλίους από μαλακό σίδηρο σε αυτές τις διαφορετικές βιομηχανίες αποτελεί απόδειξη της αποδεδειγμένης απόδοσης και αξιοπιστίας τους.
Οι τεχνικές προδιαγραφές και οι παράμετροι ποιότητας για τις φλάντζες αρμών δακτυλίου από μαλακό σίδηρο καθορίζονται από διάφορα διεθνή πρότυπα. Το πιο σημαντικό από αυτά είναι το ASME B16.20, το οποίο καλύπτει μεταλλικά παρεμβύσματα για φλάντζες σωλήνων. Αυτό το πρότυπο καθορίζει τις διαστάσεις, τα υλικά και τις απαιτήσεις δοκιμών για τα παρεμβύσματα δακτυλίου. Η τήρηση αυτού του προτύπου είναι απαραίτητη για τη διασφάλιση ότι η φλάντζα είναι συμβατή με τη φλάντζα και παρέχει την απαιτούμενη απόδοση στεγανοποίησης. Άλλα σχετικά πρότυπα περιλαμβάνουν το API 6A (για εξοπλισμό κεφαλής φρέατος) και το DIN 2696 (Ευρωπαϊκό πρότυπο).
Οι βασικές τεχνικές προδιαγραφές για ένα μαλακό σιδερένιο παρέμβυσμα στεγανοποίησης περιλαμβάνουν τις διαστάσεις της φλάντζας, τη σκληρότητα, το φινίρισμα της επιφάνειας και τη σύνθεση του υλικού. Οι διαστάσεις της φλάντζας καθορίζονται από το μέγεθος της φλάντζας, την κατηγορία πίεσης και το στυλ φλάντζας (οκταγωνικό ή οβάλ). Οι διαστάσεις ελέγχονται με ακρίβεια για να διασφαλιστεί η σωστή εφαρμογή στο αυλάκι της φλάντζας. Η σκληρότητα της φλάντζας από μαλακό σίδηρο πρέπει να είναι εντός ενός καθορισμένου εύρους για να διασφαλιστεί η σωστή παραμόρφωση και σφράγιση. Το φινίρισμα της επιφάνειας της φλάντζας είναι επίσης κρίσιμο για τη σφράγιση, καθώς πρέπει να είναι αρκετά λεία ώστε να παρέχει καλή στεγανοποίηση αλλά με ελεγχόμενη τραχύτητα για να διευκολύνει την αρχική τοποθέτηση.
Ο ακόλουθος πίνακας συνοψίζει τις βασικές τεχνικές προδιαγραφές και τις ποιοτικές παραμέτρους για μια τυπική φλάντζα δακτυλίου από μαλακό σίδηρο.
| Παράμετρος | Προσδιορισμός | Κριτήρια Αποδοχής |
| Πρότυπο | ASME B16.20 | Συμμόρφωση με τις τυπικές διαστάσεις και υλικά |
| Στυλ φλάντζας | Οκτάγωνο ή οβάλ | Καθορίζεται από το σχεδιασμό και την εφαρμογή της φλάντζας |
| Υλικό | Μαλακός Σίδηρος (Χάλυβας χαμηλού άνθρακα) | 0,05-0,15% Περιεκτικότητα σε άνθρακα |
| Σκληρότητα (Brinell HB) | 90-120 HB | Εξασφαλίζει σωστή παραμόρφωση και σφράγιση |
| Φινίρισμα επιφάνειας (Ra) | 1,6-3,2 μm | Παρέχει σταθερή επιφάνεια σφράγισης |
| Διαστάσεις φλάντζας | Ανά ASME B16,20 | Οι ακριβείς διαστάσεις εξασφαλίζουν τη σωστή εφαρμογή στο αυλάκι της φλάντζας |
| Οπτική Επιθεώρηση | Χωρίς ελαττώματα (ρωγμές, πλαστικοποιήσεις, εγκλείσματα) | Εξασφαλίζει την ακεραιότητα του υλικού |
| Πιστοποιητικό Συμμόρφωσης | Παρέχεται με κάθε παραγγελία | Έγγραφα συμμόρφωσης με προδιαγραφές και πρότυπα ποιότητας |
Στην Ningbo Kaxite Sealing Materials Co., Ltd., επιθεωρούμε αυστηρά τα μαλακά σιδερένια παρεμβύσματά μας για να βεβαιωθούμε ότι πληρούν αυτές τις προδιαγραφές. Η διαδικασία ποιοτικού ελέγχου μας περιλαμβάνει επαλήθευση υλικού, δοκιμή σκληρότητας, επιθεώρηση διαστάσεων και οπτική επιθεώρηση. Παρέχουμε επίσης πιστοποιητικό συμμόρφωσης με κάθε παραγγελία, τεκμηριώνοντας την ποιότητα των παρεμβυσμάτων. Αυτή η δέσμευση στην ποιότητα διασφαλίζει ότι οι φλάντζες αρμών δακτυλίου μας αποδίδουν αξιόπιστα στις πιο απαιτητικές βιομηχανικές εφαρμογές.

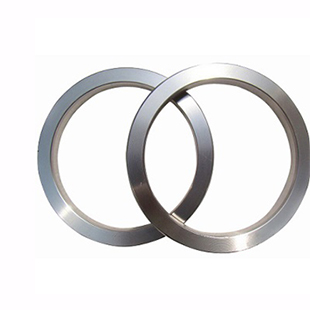

Ερώτηση 1: Ποια είναι η διαφορά μεταξύ οκταγωνικών και ωοειδών δακτυλιοειδών παρεμβυσμάτων σύνδεσης;
Απάντηση: Η κύρια διαφορά μεταξύ οκταγωνικών και ωοειδών παρεμβυσμάτων στερέωσης είναι το σχήμα της διατομής. Η οκταγωνική φλάντζα έχει επίπεδη επάνω και κάτω επιφάνεια με γωνιακές πλευρές, ενώ η οβάλ φλάντζα έχει στρογγυλεμένη διατομή. Ο οκταγωνικός σχεδιασμός παρέχει μια πιο θετική γραμμή στεγανοποίησης και απαιτεί χαμηλότερο φορτίο μπουλονιού για σφράγιση, ενώ το οβάλ σχέδιο χρησιμοποιείται συχνά σε παλαιότερες εφαρμογές ή εφαρμογές χαμηλότερης πίεσης. Και τα δύο σχέδια ορίζονται από το ASME B16.20 και χρησιμοποιούνται συνήθως σε βιομηχανικές εφαρμογές. Στην Ningbo Kaxite Sealing Materials Co., Ltd., κατασκευάζουμε και τους δύο τύπους στεγανοποιήσεων δακτυλίου για να ανταποκριθούμε στις συγκεκριμένες απαιτήσεις των πελατών μας.
Ερώτηση 2: Ποιο είναι το εύρος θερμοκρασίας και πίεσης για τις φλάντζες αρμών δακτυλίου από μαλακό σίδηρο;
Απάντηση: Οι φλάντζες αρμών δακτυλίου από μαλακό σίδηρο μπορούν να χρησιμοποιηθούν σε θερμοκρασίες έως 550°C (1000°F) και πιέσεις έως 2500 psi, ανάλογα με τη συγκεκριμένη εφαρμογή και το σχεδιασμό της φλάντζας. Τα όρια θερμοκρασίας και πίεσης ορίζονται από βιομηχανικά πρότυπα όπως τα ASME B16.5 και B16.34. Τα πραγματικά όρια εξαρτώνται από το υλικό που χρησιμοποιείται και τον σχεδιασμό της φλάντζας. Για εφαρμογές που απαιτούν υψηλότερες θερμοκρασίες ή πιέσεις, άλλα υλικά όπως ο ανοξείδωτος χάλυβας ή τα υλικά κραμάτων μπορεί να είναι πιο κατάλληλα.
Ερώτηση 3: Είναι τα παρεμβύσματα αρμών δακτυλίου από μαλακό σίδηρο κατάλληλα για χρήση σε διαβρωτικά περιβάλλοντα;
Απάντηση: Οι φλάντζες αρμών δακτυλίου από μαλακό σίδηρο δεν συνιστώνται για εξαιρετικά διαβρωτικά περιβάλλοντα, καθώς το υλικό είναι ευαίσθητο στη διάβρωση. Για εφαρμογές που περιλαμβάνουν διαβρωτικά χημικά, όξινα ή αλκαλικά διαλύματα ή αλμυρό νερό, προτιμάται ένα πιο ανθεκτικό στη διάβρωση υλικό όπως ο ανοξείδωτος χάλυβας, το Inconel ή το Monel. Στην Ningbo Kaxite Sealing Materials Co., Ltd., προσφέρουμε στεγανοποιητικά δακτυλίους σε μια σειρά υλικών που ταιριάζουν σε διαφορετικές εφαρμογές.
Ερώτηση 4: Πώς μπορώ να προσδιορίσω το σωστό μέγεθος μιας φλάντζας δακτυλίου για τη φλάντζα μου;
Απάντηση: Το σωστό μέγεθος μιας φλάντζας δακτυλίου αρμού καθορίζεται από το μέγεθος της φλάντζας και την κατηγορία πίεσης, όπως ορίζεται στο ASME B16.5 ή σε άλλα ισχύοντα πρότυπα. Το μέγεθος της φλάντζας τυπικά προσδιορίζεται από το ονομαστικό μέγεθος σωλήνα (NPS) και την κατηγορία πίεσης (π.χ. Κατηγορία 150, 300, 600, κ.λπ.). Η φλάντζα πρέπει επίσης να ταιριάζει με το μέγεθος και το σχήμα της αυλάκωσης της φλάντζας. Η συμβουλή του σχετικού προτύπου ή των προδιαγραφών του κατασκευαστή της φλάντζας είναι ο συνιστώμενος τρόπος για να προσδιορίσετε το σωστό μέγεθος.
Ερώτηση 5: Ποια είναι η αναμενόμενη διάρκεια ζωής μιας φλάντζας αρμού μαλακού δακτυλίου σιδήρου;
Απάντηση: Η αναμενόμενη διάρκεια ζωής μιας μαλακής σιδερένιας φλάντζας δακτυλίου εξαρτάται από τις συνθήκες εφαρμογής, συμπεριλαμβανομένης της θερμοκρασίας, της πίεσης και της διαβρωτικής φύσης του υγρού. Υπό κανονικές συνθήκες σέρβις και με σωστή εγκατάσταση, ένα μαλακό σιδερένιο παρέμβυσμα δακτυλίου μπορεί να παρέχει αξιόπιστη εξυπηρέτηση για πολλά χρόνια, συχνά υπερβαίνοντας τη διάρκεια ζωής του ίδιου του εξοπλισμού. Η διάρκεια ζωής της φλάντζας συνήθως περιορίζεται από τις επιπτώσεις της θερμικής ανακύκλωσης και της διάβρωσης, αλλά με την κατάλληλη συντήρηση και τον περιοδικό έλεγχο, η φλάντζα μπορεί να χρησιμοποιηθεί για παρατεταμένες περιόδους.
Το μαλακό σιδερένιο δακτύλιο στεγανοποίησης συνεχίζει να είναι μια δημοφιλής επιλογή για γενική βιομηχανική χρήση, επειδή προσφέρει έναν μοναδικό συνδυασμό αξιοπιστίας στεγανοποίησης, ευελιξίας και οικονομικής απόδοσης. Ο απλός αλλά αποτελεσματικός σχεδιασμός του, που βασίζεται στην πλαστική παραμόρφωση του μαλακού σιδήρου, δημιουργεί μια αξιόπιστη σφράγιση από μέταλλο σε μέταλλο που μπορεί να αντέξει υψηλές πιέσεις και θερμοκρασίες. Η συμβατότητα της φλάντζας με μια μεγάλη γκάμα βιομηχανικών υγρών και η ευκολία εγκατάστασης την καθιστούν πρακτική επιλογή για πολλές εφαρμογές. Το αποδεδειγμένο ιστορικό αξιόπιστων επιδόσεων του το έχει καταστήσει αξιόπιστη λύση στους κλάδους πετρελαίου και φυσικού αερίου, πετροχημικών, παραγωγής ηλεκτρικής ενέργειας, επεξεργασίας νερού και άλλων βιομηχανιών.
Οι τεχνικές προδιαγραφές και οι ποιοτικές παράμετροι που ορίζονται από τα βιομηχανικά πρότυπα διασφαλίζουν τη συνέπεια και την αξιοπιστία των παρεμβυσμάτων αρμών δακτυλίου από μαλακό σίδηρο. Τηρώντας αυτά τα πρότυπα και διατηρώντας αυστηρό ποιοτικό έλεγχο, κατασκευαστές όπως η Ningbo Kaxite Sealing Materials Co., Ltd. διασφαλίζουν ότι οι φλάντζες τους πληρούν τα υψηλότερα επίπεδα απόδοσης και ασφάλειας. Η διαρκής δημοτικότητα του μαλακού σιδερένιου δακτυλίου στεγανοποίησης στεγανοποίησης αποτελεί απόδειξη της αξιοπιστίας και της αποτελεσματικότητάς του και θα συνεχίσει να είναι μια πολύτιμη λύση στεγανοποίησης για τα επόμενα χρόνια.
