Στην πετροχημική βιομηχανία, μια μόνο διαρροή φλάντζας σε υδρογονοπυρόλυση υψηλής πίεσης μπορεί να προκαλέσει έκτακτη διακοπή λειτουργίας που κοστίζει πάνω από 500.000 $ την ημέρα σε χαμένη παραγωγή. Σε ένα εργοστάσιο ηλεκτροπαραγωγής, μια διαρροή ατμού στη φλάντζα εισόδου του στροβίλου μπορεί να προκαλέσει αναγκαστική διακοπή λειτουργίας που διαρκεί για μέρες. Αυτά δεν είναι σπάνια γεγονότα. Είναι η άμεση συνέπεια των αστοχιών σφράγισης και αντιπροσωπεύουν μια από τις πιο σημαντικές πηγές απρογραμμάτιστης συντήρησης και απώλειας παραγωγής στη βαριά βιομηχανία. Το εξάρτημα στο κέντρο αυτής της πρόκλησης είναι η φλάντζα. Και μεταξύ των παρεμβυσμάτων, ένα σχέδιο έχει αποδειχθεί εξαιρετικά αποτελεσματικό στην αποφυγή αυτών των δαπανηρών αστοχιών: η φλάντζα Ring Joint.
Η φλάντζα Ring Joint είναι ένα μεταλλικό στοιχείο στεγανοποίησης που χρησιμοποιείται σε εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας όπου η αξιοπιστία είναι αδιαπραγμάτευτη. Σε αντίθεση με τις μαλακές φλάντζες, οι οποίες βασίζονται στη συμπιεστότητα για τη δημιουργία σφράγισης, η φλάντζα Ring Joint δημιουργεί μια σφράγιση μέσω μιας ακριβούς επαφής μετάλλου με μέταλλο μεταξύ της φλάντζας και της αυλάκωσης στις όψεις της φλάντζας. Αυτός ο σχεδιασμός παρέχει μια σφράγιση που είναι ανθεκτική σε εκρήξεις, εξαιρετικά ανθεκτική στη θερμική ανακύκλωση και ικανή να αντέχει σε πιέσεις που θα καταστρέψουν άλλους τύπους παρεμβυσμάτων. Το αποτέλεσμα είναι μια δραματική μείωση της απρογραμμάτιστης συντήρησης και της απώλειας παραγωγής. Αυτό το άρθρο θα εξηγήσει πώς το Ring Joint Gasket το επιτυγχάνει αυτό, εξετάζοντας το σχεδιασμό, τα υλικά, την εγκατάσταση και την απόδοσή του στα πιο απαιτητικά βιομηχανικά περιβάλλοντα. Στην Ningbo Kaxite Sealing Materials Co., Ltd., το εργοστάσιό μας κατασκευάζειΔακτυλιοειδείς φλάντζες αρμώνγια πάνω από δύο δεκαετίες, και έχουμε δει από πρώτο χέρι πώς το σωστό παρέμβυσμα μπορεί να μεταμορφώσει την αξιοπιστία μιας εγκατάστασης.
Η φλάντζα Ring Joint είναι ένας συμπαγής μεταλλικός στεγανοποιητικός δακτύλιος που κατασκευάζεται σε ακριβείς διαστάσεις και έχει σχεδιαστεί για να ταιριάζει σε μια αντίστοιχη αυλάκωση που έχει υποστεί μηχανική επεξεργασία στις επιφάνειες της φλάντζας. Η φλάντζα είναι τυπικά οβάλ ή οκταγωνική σε διατομή και διατίθεται σε μια σειρά τυπικών μεγεθών που ορίζονται από το API 6A και το ASME B16.20. Όταν σφίγγονται τα μπουλόνια της φλάντζας, η φλάντζα συμπιέζεται ανάμεσα στις δύο επιφάνειες αυλακώσεων. Το μέταλλο παραμορφώνεται ελαφρά, δημιουργώντας μια σφιχτή σφράγιση επαφής γραμμής. Αυτό είναι θεμελιωδώς διαφορετικό από ένα μαλακό παρέμβυσμα, το οποίο βασίζεται στη συμπιεστότητα του υλικού για να γεμίσει τις ατέλειες στην επιφάνεια της φλάντζας. Η φλάντζα Ring Joint βασίζεται στην ακριβή γεωμετρία του αυλακιού και της φλάντζας για να δημιουργήσει μια στεγανοποίηση που είναι ταυτόχρονα στιβαρή και αξιόπιστη.
Το βασικό πλεονέκτημα της φλάντζας Ring Joint είναι η αντίστασή της στην έκρηξη. Σε ένα μαλακό παρέμβυσμα, το στοιχείο στεγανοποίησης περιορίζεται μεταξύ των επιφανειών της φλάντζας, αλλά δεν είναι μηχανικά ασφαλισμένο στη θέση του. Εάν η εσωτερική πίεση υπερβαίνει τη δύναμη συμπίεσης των μπουλονιών, το παρέμβυσμα μπορεί να ωθηθεί έξω από τον σύνδεσμο - ένα φαινόμενο γνωστό ως εξάτμιση. Πρόκειται για μια καταστροφική αποτυχία που απελευθερώνει το υγρό της διεργασίας και μπορεί να προκαλέσει τραυματισμό ή θάνατο. Το δακτυλιοειδές παρέμβυσμα δεν μπορεί να εκραγεί επειδή έχει παγιδευτεί μηχανικά στο αυλάκι. Το αυλάκι λειτουργεί ως δοχείο συγκράτησης και το παρέμβυσμα συμπιέζεται μέσα σε αυτό. Ακόμα κι αν χαθεί το φορτίο του μπουλονιού, το παρέμβυσμα παραμένει στη θέση του, διατηρώντας σφράγιση. Αυτό είναι ένα κρίσιμο χαρακτηριστικό ασφαλείας σε εφαρμογές υψηλής πίεσης.
Ο παρακάτω πίνακας συγκρίνει τα χαρακτηριστικά σχεδιασμού και τα χαρακτηριστικά απόδοσης των παρεμβυσμάτων δακτυλίου και των μαλακών παρεμβυσμάτων.
| Χαρακτηριστικό | Δακτυλιοειδής φλάντζα | Μαλακό παρέμβυσμα (φύλλο) |
| Μηχανισμός Στεγανοποίησης | Επαφή γραμμής μετάλλου με μέταλλο | Συμπίεση μαλακού υλικού |
| Αντίσταση έκρηξης | Εξαιρετικό (μηχανικά παγιδευμένο) | Κακή (μπορεί να εξωθηθεί) |
| Εκτίμηση πίεσης | Έως 10.000 psi (690 bar) | Έως 1.000 psi (69 bar) |
| Εκτίμηση θερμοκρασίας | Έως 1.000°C (ανάλογα με το υλικό) | Έως 500°C (ανάλογα με το υλικό) |
| Επαναχρησιμοποίηση | Δεν συνιστάται | Δεν συνιστάται |
| Τυπικές Εφαρμογές | Φρέατα, αγωγοί, διυλιστήρια, σταθμοί παραγωγής ηλεκτρικής ενέργειας | Γενικές βιομηχανικές σωληνώσεις, συστήματα χαμηλής πίεσης |

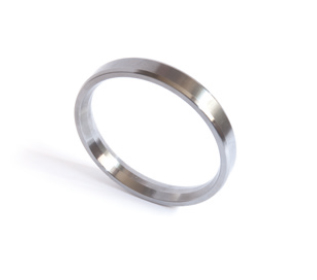

Ο σχεδιασμός της φλάντζας δακτυλίου είναι τυποποιημένος για να διασφαλίζει την εναλλαξιμότητα. Τα πιο κοινά στυλ είναι ο τύπος R (οβάλ ή οκταγωνικός), ο τύπος RX (για υψηλότερες πιέσεις) και ο τύπος BX (για εξαιρετικά υψηλές πιέσεις). Κάθε στυλ έχει μια συγκεκριμένη γεωμετρία αυλάκωσης και βαθμολογία πίεσης. ΣτοNingbo Kaxite Sealing Materials Co., Ltd., κατασκευάζουμε και τα τρία στυλ σε μια σειρά υλικών για να ανταποκριθούμε στις απαιτήσεις διαφορετικών εφαρμογών.
Η σφράγιση από μέταλλο σε μέταλλο μιας φλάντζας δακτυλίου συνδέσμου είναι το κλειδί για την ικανότητά της να αποτρέπει την έκρηξη και τη διαρροή. Όταν τα μπουλόνια της φλάντζας σφίγγονται, η φλάντζα συμπιέζεται στις επιφάνειες των αυλακώσεων. Η αρχική επαφή είναι μια επαφή γραμμής—η καμπύλη επιφάνεια της φλάντζας συναντά την επίπεδη επιφάνεια του αυλακιού. Καθώς το φορτίο του μπουλονιού αυξάνεται, το μέταλλο στη γραμμή επαφής παραμορφώνεται πλαστικά, δημιουργώντας μια ευρύτερη περιοχή επαφής. Αυτή η παραμόρφωση περιορίζεται σε μια πολύ μικρή περιοχή και δημιουργεί μια σφράγιση που είναι ταυτόχρονα σφιχτή και ελαστική. Η σφράγιση είναι σφιχτή επειδή η επαφή μετάλλου με μέταλλο εξαλείφει τα μικροσκοπικά κενά που θα επέτρεπαν τη διαφυγή του υγρού. Είναι ελαστικό επειδή η ελαστική παραμόρφωση της φλάντζας και της φλάντζας επιτρέπει στην άρθρωση να δέχεται μικρές κινήσεις χωρίς να χάνει την επαφή.
Η γεωμετρία του αυλακιού είναι κρίσιμη για την απόδοση της σφράγισης. Το αυλάκι υποβάλλεται σε μηχανική κατεργασία με ακρίβεια γωνίας (συνήθως 23° για παρεμβύσματα τύπου R) και βάθους. Όταν το παρέμβυσμα συμπιέζεται, η σφηνωτική δράση του αυλακιού αναγκάζει το υλικό του παρεμβύσματος σε στενή επαφή με τις επιφάνειες των αυλακώσεων. Αυτό δημιουργεί μια σφράγιση που γίνεται πιο σφιχτή καθώς αυξάνεται η πίεση. Αυτό είναι γνωστό ως σφράγισμα που ενεργοποιείται με πίεση. Όσο υψηλότερη είναι η εσωτερική πίεση, τόσο περισσότερο το παρέμβυσμα πιέζεται στις επιφάνειες των αυλακώσεων και τόσο πιο σφιχτό γίνεται το σφράγισμα. Αυτό είναι το αντίθετο από ένα μαλακό παρέμβυσμα, το οποίο μπορεί να εξαναγκαστεί να βγει από την άρθρωση λόγω υψηλής πίεσης. Ο παρακάτω πίνακας δείχνει τη σχέση μεταξύ της εσωτερικής πίεσης και της δύναμης στεγανοποίησης για μια φλάντζα δακτυλίου αρμού.
| Εσωτερική πίεση (bar) | Δύναμη στεγανοποίησης (N/mm) | Στρες επαφής (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Το σφράγισμα που ενεργοποιείται από την πίεση είναι αυτό που κάνει τη φλάντζα δακτυλίου αρμού τόσο αποτελεσματική στην αποφυγή εκρήξεων. Ακόμα κι αν το φορτίο του μπουλονιού μειωθεί λόγω θερμικής διαστολής ή χαλάρωσης, η εσωτερική πίεση συνεχίζει να ενεργοποιεί τη στεγανοποίηση. Αυτό είναι ένα κρίσιμο χαρακτηριστικό ασφαλείας σε εφαρμογές υψηλής πίεσης. Στο εργοστάσιό μας, δοκιμάζουμε κάθε παρτίδα παρεμβυσμάτων δακτυλίου για να επαληθεύσουμε την απόδοση στεγανοποίησης που ενεργοποιείται με πίεση. Χρησιμοποιούμε μια υδραυλική εγκατάσταση δοκιμής που ασκεί εσωτερική πίεση σε μια δοκιμαστική φλάντζα και μετρά το ποσοστό διαρροής. Οι φλάντζες μας επιτυγχάνουν σταθερά ρυθμούς διαρροής που είναι πολύ κάτω από τα επιτρεπόμενα όρια του API 6A και του ASME B16.20.
Το υλικό από το οποίο κατασκευάζεται ένα δακτυλιοειδές παρέμβυσμα καθορίζει την ικανότητά του να αντέχει στις διαβρωτικές και θερμικές συνθήκες της εφαρμογής. Μια φλάντζα κατασκευασμένη από λάθος υλικό θα αποτύχει πρόωρα, οδηγώντας σε απρογραμμάτιστη απώλεια συντήρησης και παραγωγής. Τα πιο κοινά υλικά για τα παρεμβύσματα στερέωσης δακτυλίου είναι ο μαλακός σίδηρος, ο χάλυβας χαμηλής περιεκτικότητας σε άνθρακα, ο ανοξείδωτος χάλυβας (304, 316, 321) και τα εξωτικά κράματα όπως τα Inconel, Monel και Hastelloy. Κάθε υλικό έχει ένα συγκεκριμένο εύρος θερμοκρασίας και αντοχής στη διάβρωση. Η επιλογή του υλικού πρέπει να βασίζεται στο ρευστό διεργασίας, τη θερμοκρασία λειτουργίας και την απαιτούμενη διάρκεια ζωής.
Το μαλακό σίδερο είναι το πιο οικονομικό υλικό και είναι κατάλληλο για εφαρμογές σε χαμηλή θερμοκρασία, μη διαβρωτικές. Ο χάλυβας χαμηλής περιεκτικότητας σε άνθρακα χρησιμοποιείται για ελαφρώς πιο απαιτητικές εφαρμογές. Ο ανοξείδωτος χάλυβας 304 και 316 είναι οι βάσεις εργασίας της βιομηχανίας, προσφέροντας καλή αντοχή στη διάβρωση και αντοχή σε υψηλές θερμοκρασίες. Ο ανοξείδωτος χάλυβας 321 είναι σταθεροποιημένος με τιτάνιο για την πρόληψη της διακοκκώδους διάβρωσης σε υψηλές θερμοκρασίες. Το Inconel και το Monel χρησιμοποιούνται στα πιο επιθετικά περιβάλλοντα, όπως αυτά που περιέχουν χλωρίδια ή ατμό υψηλής θερμοκρασίας. Ο παρακάτω πίνακας παρέχει έναν οδηγό για τα όρια θερμοκρασίας και διάβρωσης των κοινών υλικών στεγανοποίησης δακτυλίου.
| Υλικό | Μέγ. Θερμοκρασία (°C) | Αντοχή στη διάβρωση | Τυπικές Εφαρμογές |
| Μαλακό σίδερο | 400 | Φτωχός | Υπηρεσίες χαμηλής πίεσης, μη διαβρωτικές |
| Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα | 500 | Εκθεση | Γενικές βιομηχανικές σωληνώσεις |
| Ανοξείδωτο ατσάλι 304 | 700 | Καλός | Οι περισσότερες υπηρεσίες διυλιστηρίων και πετροχημικών |
| Ανοξείδωτο ατσάλι 316 | 800 | Πολύ καλό | Διαβρωτικά περιβάλλοντα, ατμός υψηλής θερμοκρασίας |
| Ανοξείδωτο ατσάλι 321 | 900 | Πολύ καλό | Εφαρμογές υψηλής θερμοκρασίας |
| Inconel 625 | 1.000 | Εξοχος | Εξαιρετική θερμοκρασία, εξαιρετικά διαβρωτικό |
| Monel 400 | 800 | Εξοχος | Περιβάλλοντα που περιέχουν χλώριο |
Η επιλογή του σωστού υλικού είναι μια κρίσιμη απόφαση μηχανικής. Ένα παρέμβυσμα που δεν είναι ανθεκτικό στο υγρό διεργασίας θα διαβρωθεί, χάνοντας την ικανότητα σφράγισής του και δυνητικά μολύνοντας τη διαδικασία. Ένα παρέμβυσμα που δεν έχει αξιολογηθεί για τη θερμοκρασία λειτουργίας θα μαλακώσει ή θα ερπυσθεί, χάνοντας την προφόρτισή του και επιτρέποντας διαρροή. Στην Kaxite, συνεργαζόμαστε στενά με τους πελάτες μας για να επιλέξουμε το βέλτιστο υλικό για κάθε εφαρμογή. Διατηρούμε μια ολοκληρωμένη βάση δεδομένων συμβατότητας υλικών και μπορούμε να παρέχουμε συγκεκριμένες συστάσεις με βάση τις συνθήκες της διαδικασίας. Αυτή η υπηρεσία είναι ένας από τους τρόπους με τους οποίους βοηθάμε τους πελάτες μας να μειώσουν τις απρογραμμάτιστες απώλειες συντήρησης και παραγωγής.
Η πιο ανθεκτική φλάντζα δακτυλίου στον κόσμο θα αποτύχει εάν δεν εγκατασταθεί σωστά. Η εγκατάσταση είναι κρίσιμος παράγοντας για την αξιοπιστία της στεγανοποίησης. Τα πιο συνηθισμένα σφάλματα εγκατάστασης είναι: η επαναχρησιμοποίηση μιας φλάντζας που έχει ήδη συμπιεστεί, η καταστροφή της φλάντζας κατά το χειρισμό, η αποτυχία καθαρισμού του αυλακιού και η εφαρμογή ανομοιόμορφης ροπής μπουλονιού. Κάθε ένα από αυτά τα σφάλματα μπορεί να οδηγήσει σε πρόωρη αποτυχία. Η σωστή εγκατάσταση είναι μια συστηματική διαδικασία που πρέπει να ακολουθηθεί προσεκτικά.
Το πρώτο βήμα είναι να επιθεωρήσετε τη φλάντζα και το αυλάκι. Η φλάντζα πρέπει να είναι απαλλαγμένη από ελαττώματα όπως γρατσουνιές, βαθουλώματα ή διάβρωση. Το αυλάκι πρέπει να είναι καθαρό, στεγνό και απαλλαγμένο από υπολείμματα ή παλιό υλικό φλάντζας. Οποιαδήποτε ζημιά στο αυλάκι θα μεταφερθεί στη φλάντζα, αποτρέποντας τη σωστή στεγανοποίηση. Το δεύτερο βήμα είναι η τοποθέτηση της φλάντζας στην αυλάκωση. Ο χειρισμός της φλάντζας πρέπει να γίνεται με προσοχή για να αποφευχθεί η ζημιά. Θα πρέπει να τοποθετηθεί στο αυλάκι και να ελεγχθεί για να βεβαιωθείτε ότι έχει τοποθετηθεί σωστά. Το τρίτο βήμα είναι να ευθυγραμμίσετε τις φλάντζες. Οι φλάντζες πρέπει να είναι παράλληλες και ευθυγραμμισμένες εντός των καθορισμένων ανοχών. Η κακή ευθυγράμμιση θα προκαλέσει ανομοιόμορφη φόρτωση της φλάντζας και μπορεί να οδηγήσει σε διαρροή.
Το τέταρτο βήμα είναι να σφίξετε τα μπουλόνια. Αυτό πρέπει να γίνει με αστεράκι ή σταυρό, σε πολλαπλά περάσματα, για να εξασφαλιστεί ομοιόμορφη φόρτωση. Η τελική ροπή του μπουλονιού πρέπει να είναι σύμφωνα με τις προδιαγραφές του κατασκευαστή της φλάντζας. Η χρήση βαθμονομημένου δυναμόκλειδου είναι απαραίτητη. Ο παρακάτω πίνακας παρέχει μια περίληψη των βημάτων εγκατάστασης και των βασικών σημείων που πρέπει να ελέγξετε.
| Βήμα | Δράση | Έλεγχος κλειδιού |
| 1 | Επιθεωρήστε τη φλάντζα και την αυλάκωση | Χωρίς ελαττώματα, καθαρό και στεγνό |
| 2 | Τοποθετήστε τη φλάντζα στην αυλάκωση | Σωστά καθισμένος |
| 3 | Ευθυγραμμίστε τις φλάντζες | Παράλληλη και κεντραρισμένη |
| 4 | Σφίξτε τα μπουλόνια σε σχέδιο αστεριού | Πολλαπλές πάσες, ακόμα και ροπή |
| 5 | Τελικός έλεγχος ροπής | Σύμφωνα με τις προδιαγραφές |
Στο εργοστάσιό μας, παρέχουμε λεπτομερείς οδηγίες εγκατάστασης με κάθε φλάντζα δακτυλίου που αποστέλλουμε. Προσφέρουμε επίσης επιτόπια εκπαίδευση εγκατάστασης για τους πελάτες μας. Η τεχνική ομάδα μας είναι διαθέσιμη για να σας βοηθήσει με οποιεσδήποτε ερωτήσεις σχετικά με την εγκατάσταση. Ακολουθώντας αυτές τις διαδικασίες, οι πελάτες μας μπορούν να διασφαλίσουν ότι οι φλάντζες δακτυλίου τους παρέχουν τη μακροπρόθεσμη αξιοπιστία που είναι απαραίτητη για τη μείωση της απρογραμμάτιστης απώλειας συντήρησης και παραγωγής.
Το συνολικό κόστος ιδιοκτησίας (TCO) μιας φλάντζας δακτυλίου σύνδεσης περιλαμβάνει την αρχική τιμή αγοράς, το κόστος εγκατάστασης, το κόστος συντήρησης και το κόστος αστοχίας. Ενώ η αρχική τιμή αγοράς μιας φλάντζας δακτυλίου συνδέσμου είναι υψηλότερη από αυτή μιας μαλακής φλάντζας, το TCO είναι συχνά χαμηλότερο επειδή η φλάντζα δακτυλίου σύνδεσης διαρκεί περισσότερο και αποτυγχάνει λιγότερο συχνά. Μια μόνο αστοχία μιας μαλακής φλάντζας μπορεί να κοστίσει εκατοντάδες χιλιάδες δολάρια σε χαμένη παραγωγή, ενώ μια φλάντζα δακτυλίου μπορεί να αποτρέψει αυτήν την αστοχία. Ο παρακάτω πίνακας παρέχει μια σύγκριση του TCO μιας φλάντζας δακτυλίου και μιας μαλακής φλάντζας για μια περίοδο 10 ετών.
| Συνιστώσα κόστους | Δακτυλιοειδής φλάντζα | Μαλακή φλάντζα |
| Αρχική Τιμή Αγοράς (ανά μονάδα) | $50 | $10 |
| Αριθμός αντικαταστάσεων (10 χρόνια) | 2 | 6 |
| Συνολικό Κόστος Αγοράς | $100 | $60 |
| Εργασία εγκατάστασης (10 χρόνια) | $200 | $600 |
| Κόστος αποτυχίας (10 χρόνια) | $0 | $50.000 |
| Συνολικό κόστος ιδιοκτησίας | $300 | $50.660 |
Ο πίνακας δείχνει ότι το TCO της φλάντζας Ring Joint είναι σημαντικά χαμηλότερο από αυτό της μαλακής φλάντζας, παρά την υψηλότερη αρχική τιμή αγοράς. Η εξοικονόμηση προέρχεται από τον μειωμένο αριθμό αντικαταστάσεων, τη μικρότερη εργασία εγκατάστασης και την εξάλειψη του κόστους αστοχίας. Αυτό είναι το οικονομικό επιχείρημα για τη χρήση παρεμβυσμάτων δακτυλίου σε εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας. Το κόστος μιας μεμονωμένης βλάβης υπερβαίνει κατά πολύ το κόστος της ίδιας της φλάντζας. Στη Ningbo Kaxite Sealing Materials Co., Ltd., βοηθάμε τους πελάτες μας να υπολογίσουν το TCO των λύσεων στεγανοποίησης τους. Πιστεύουμε ότι το Ring Joint Gasket είναι η πιο οικονομική λύση για απαιτητικές εφαρμογές.
Ερώτηση 1: Μπορεί να επαναχρησιμοποιηθεί μια φλάντζα δακτυλίου αρμού αφού έχει συμπιεστεί;
Απάντηση: Όχι, δεν πρέπει να επαναχρησιμοποιηθεί μια φλάντζα δακτυλίου. Μόλις συμπιεστεί η φλάντζα, έχει υποστεί πλαστική παραμόρφωση και έχει σκληρυνθεί. Η επαναχρησιμοποίησή του δεν θα παρέχει αξιόπιστη σφράγιση. Η φλάντζα πρέπει να αντικαθίσταται κάθε φορά που ανοίγει η φλάντζα. Αυτή είναι μια κρίσιμη πρακτική ασφάλειας. Στη Ningbo Kaxite Sealing Materials Co., Ltd., συνιστούμε στους πελάτες μας να διατηρούν επαρκή κατάλογο ανταλλακτικών παρεμβυσμάτων για να διασφαλίσουν ότι δεν μπαίνουν στον πειρασμό να επαναχρησιμοποιήσουν μια φλάντζα σε περίπτωση έκτακτης ανάγκης.
Ερώτηση 2: Πώς μπορώ να επιλέξω το σωστό υλικό για μια φλάντζα δακτυλίου αρμού;
Απάντηση: Η επιλογή του υλικού εξαρτάται από το ρευστό διεργασίας, τη θερμοκρασία λειτουργίας και την απαιτούμενη αντίσταση στη διάβρωση. Για εφαρμογές σε χαμηλή θερμοκρασία, μη διαβρωτικές, αρκεί ο μαλακός σίδηρος ή ο χάλυβας χαμηλών εκπομπών άνθρακα. Για τις περισσότερες εφαρμογές διυλιστηρίων και πετροχημικών, συνιστάται ο ανοξείδωτος χάλυβας 304 ή 316. Για εφαρμογές υψηλής θερμοκρασίας ή εξαιρετικά διαβρωτικές, μπορεί να απαιτούνται εξωτικά κράματα όπως το Inconel ή το Monel. Η τεχνική μας ομάδα μπορεί να παρέχει συγκεκριμένες συστάσεις με βάση τις συνθήκες της διαδικασίας σας.
Ερώτηση 3: Ποια είναι η διαφορά μεταξύ μιας φλάντζας δακτυλίου τύπου R, τύπου RX και τύπου BX;
Απάντηση: Ο τύπος R είναι το τυπικό οβάλ ή οκταγωνικό παρέμβυσμα που χρησιμοποιείται στις περισσότερες εφαρμογές. Ο τύπος RX έχει τροποποιημένη γεωμετρία που παρέχει πιο αποτελεσματική σφράγιση σε υψηλότερες πιέσεις. Ο τύπος BX έχει σχεδιαστεί για εξαιρετικά υψηλές πιέσεις και έχει σχεδίαση που ενεργοποιείται από πίεση. Κάθε τύπος έχει συγκεκριμένη γεωμετρία αυλάκωσης και ονομαστική πίεση. Το εργοστάσιό μας κατασκευάζει και τους τρεις τύπους και μπορούμε να σας βοηθήσουμε να επιλέξετε το σωστό για την εφαρμογή σας.
Ερώτηση 4: Πώς μπορώ να καταλάβω αν έχει καταστραφεί ένα δακτυλιοειδές παρέμβυσμα;
Απάντηση: Ένα κατεστραμμένο παρέμβυσμα δακτυλίου μπορεί να έχει ορατές γρατσουνιές, βαθουλώματα ή διάβρωση. Μπορεί επίσης να παραμορφωθεί από στρογγυλό ή να έχει πεπλατυσμένη διατομή. Εάν υπάρχει κάποιο από αυτά τα σημάδια, η φλάντζα δεν πρέπει να χρησιμοποιείται. Ακόμη και ένα μικρό ελάττωμα μπορεί να εμποδίσει τη σωστή σφράγιση της φλάντζας. Επιθεωρείτε πάντα τη φλάντζα προσεκτικά πριν την εγκατάσταση.
Ερώτηση 5: Ποια είναι η μέγιστη ονομαστική πίεση μιας φλάντζας δακτυλίου αρμού;
Απάντηση: Η μέγιστη ονομαστική πίεση μιας φλάντζας δακτυλίου εξαρτάται από τον τύπο και το υλικό. Τα παρεμβύσματα τύπου R έχουν τυπικά ονομαστική τιμή 5.000 psi (345 bar). Τα παρεμβύσματα τύπου RX έχουν ισχύ 10.000 psi (690 bar). Τα παρεμβύσματα τύπου BX έχουν ονομαστική απόδοση 15.000 psi (1.034 bar) ή υψηλότερη. Η πραγματική ονομαστική πίεση εξαρτάται επίσης από την ονομαστική τιμή της φλάντζας και το φορτίο του μπουλονιού. Το εργοστάσιό μας μπορεί να παρέχει συγκεκριμένες τιμές πίεσης για κάθε τύπο και υλικό φλάντζας.
Η φλάντζα Ring Joint είναι ένα κρίσιμο στοιχείο στην προσπάθεια μείωσης της απρογραμμάτιστης συντήρησης και απώλειας παραγωγής σε βιομηχανικά συστήματα υψηλής πίεσης. Η σφράγισή του από μέταλλο σε μέταλλο, ο σχεδιασμός που ενεργοποιείται από την πίεση και η αντίσταση στο φύσημα το καθιστούν την πιο αξιόπιστη λύση στεγανοποίησης για απαιτητικές εφαρμογές. Επιλέγοντας το σωστό υλικό, τοποθετώντας σωστά τη φλάντζα και ακολουθώντας ένα πρόγραμμα προληπτικής συντήρησης, οι χειριστές της εγκατάστασης μπορούν ουσιαστικά να εξαλείψουν τις αστοχίες που σχετίζονται με τη φλάντζα. Το αποτέλεσμα είναι υψηλότερος χρόνος λειτουργίας, χαμηλότερο κόστος συντήρησης και ασφαλέστερο περιβάλλον εργασίας.
Στην Ningbo Kaxite Sealing Materials Co., Ltd., το εργοστάσιό μας κατασκευάζει στεγανοποιητικά δακτυλίου για πάνω από δύο δεκαετίες. Προσφέρουμε μια πλήρη σειρά τυποποιημένων και προσαρμοσμένων παρεμβυσμάτων σε ποικιλία υλικών. Η τεχνική ομάδα μας είναι διαθέσιμη για να σας βοηθήσει με την επιλογή υλικού, την εκπαίδευση εγκατάστασης και την ανάλυση αστοχιών. Δεσμευόμαστε να βοηθήσουμε τους πελάτες μας να επιτύχουν τα υψηλότερα επίπεδα αξιοπιστίας και ασφάλειας στις λειτουργίες τους.
Επικοινωνήστε σήμερα με τη Ningbo Kaxite Sealing Materials Co., Ltdγια να μάθετε περισσότερα σχετικά με τις φλάντζες δακτυλίων αρμών και πώς μπορούν να μειώσουν την απρογραμμάτιστη απώλεια συντήρησης και παραγωγής.
