Περπατήστε μέσα από οποιαδήποτε εγκατάσταση χημικής επεξεργασίας και θα βρείτε ένα πολύπλοκο δίκτυο σωλήνων, δοχείων και εναλλακτών θερμότητας, όλα ενωμένα μεταξύ τους με φλαντζωτές συνδέσεις. Αυτές οι συνδέσεις είναι τα πιθανά αδύναμα σημεία και βασίζονται σε ένα ταπεινό αλλά κρίσιμο στοιχείο: τη φλάντζα. Για δεκαετίες, η προεπιλογή της βιομηχανίας ήταν συχνά φλάντζες με σπειροειδή περιέλιξη ή ακόμα και απλά υλικά από φύλλα χωρίς αμίαντο. Ωστόσο, μια θεμελιώδης αλλαγή βρίσκεται σε εξέλιξη.Κυματοειδείς μεταλλικές φλάντζεςΤα (CMG) γίνονται γρήγορα το πρότυπο για κρίσιμες εφαρμογές σφράγισης και για καλό λόγο. Προσφέρουν έναν μοναδικό συνδυασμό ελαστικότητας, αντοχής στη θερμοκρασία και αξιοπιστίας στεγανοποίησης που δεν συγκρίνεται με πολλές παραδοσιακές εναλλακτικές λύσεις. Στην Ningbo Kaxite Sealing Materials Co., Ltd., το εργοστάσιό μας ήταν στην πρώτη γραμμή αυτής της επανάστασης, κατασκευάζοντας κυματοειδείς μεταλλικές φλάντζες υψηλής απόδοσης που επιλύουν τα πιο δύσκολα προβλήματα στεγανοποίησης σε χημικά εργοστάσια, διυλιστήρια και πετροχημικές εγκαταστάσεις παγκοσμίως.
Η αυξανόμενη προτίμηση για κυματοειδείς μεταλλικές φλάντζες δεν είναι απλώς μια τάση. είναι μια λογική απάντηση στις αυξανόμενες απαιτήσεις της σύγχρονης χημικής επεξεργασίας. Οι εγκαταστάσεις λειτουργούν σε υψηλότερες πιέσεις και θερμοκρασίες για να βελτιώσουν την απόδοση. Χειρίζονται πιο επιθετικά και τοξικά μέσα, όπου οι διαρροές δεν είναι απλώς δαπανηρές αλλά δυνητικά καταστροφικές. Οι περιβαλλοντικοί κανονισμοί και οι κανονισμοί ασφαλείας γίνονται αυστηρότεροι, απαιτώντας πρακτικά μηδενικές εκπομπές. Σε αυτό το προκλητικό τοπίο, το κυματοειδές μεταλλικό παρέμβυσμα ξεχωρίζει. Το μοναδικό κυματοειδές προφίλ του παρέχει εξαιρετικό ελατήριο και ελαστικότητα, αντισταθμίζοντας τις αναπόφευκτες θερμικές διακυμάνσεις και τις διακυμάνσεις πίεσης μιας διαδικασίας. Αυτή η ελαστικότητα εξασφαλίζει μια σφιχτή στεγανοποίηση μακροπρόθεσμα, μειώνοντας τις ανεξέλεγκτες εκπομπές και εξαλείφοντας την ανάγκη για συνεχή εκ νέου ροπή. Σε αυτό το άρθρο, θα διερευνήσουμε τις αρχές μηχανικής, την επιστήμη των υλικών και τις πρακτικές εφαρμογές που κάνουν τα κυματοειδές μεταλλικά παρεμβύσματα την προτιμώμενη επιλογή για τη χημική βιομηχανία και θα παρέχουμε μια λεπτομερή, τεχνική ματιά στις προδιαγραφές και τις βέλτιστες πρακτικές για τη χρήση τους.
Στον κόσμο της χημικής επεξεργασίας, η «σταθερή κατάσταση» είναι ένας μύθος. Οι πραγματικές λειτουργίες χαρακτηρίζονται από θερμική διαστολή και συστολή, υπερτάσεις πίεσης και δονήσεις. Αυτές οι κυκλικές τάσεις είναι ο πρωταρχικός εχθρός μιας αξιόπιστης στεγανοποίησης φλάντζας. Τα παραδοσιακά επίπεδα παρεμβύσματα, όπως τα φύλλα χωρίς αμίαντο, μπορούν να πάρουν ένα μόνιμο "σετ" κάτω από το αρχικό φορτίο μπουλονιού. Αυτό σημαίνει ότι χάνουν την ανθεκτικότητα και την ελαστικότητά τους με την πάροδο του χρόνου. Όταν η φλάντζα βιώνει έναν θερμικό κύκλο, η διαστολή μπορεί να συμπιέσει περαιτέρω τη φλάντζα και όταν κρυώσει, η φλάντζα δεν μπορεί να αναπηδήσει για να διατηρήσει επαρκή πίεση στεγανοποίησης. Αυτή η απώλεια φορτίου μπουλονιού οδηγεί σε διαρροές. Ένα κυματοειδές μεταλλικό παρέμβυσμα είναι θεμελιωδώς διαφορετικό. Ο πυρήνας του είναι ένα λεπτό, κυματοειδές μεταλλικό προφίλ που λειτουργεί ως μια σειρά από ελατήρια. Όταν συμπιέζεται, δεν αστοχεί πλαστικά με τον ίδιο τρόπο. διατηρεί σημαντική ελαστική ενέργεια.
Για να το οπτικοποιήσετε αυτό, φανταστείτε τη διαφορά μεταξύ ενός επίπεδου φύλλου από χαρτόνι και ενός κουτιού από κυματοειδές χαρτόνι. Το επίπεδο φύλλο διπλώνει και τσαλακώνει εύκολα, χάνοντας την αντοχή του. Το κυματοειδές κουτί, ωστόσο, είναι άκαμπτο και μπορεί να αναπηδήσει πίσω. Η ίδια αρχή ισχύει και για τα παρεμβύσματα. Το κυματοειδές προφίλ στις κυματοειδείς μεταλλικές φλάντζες μας παρέχει υψηλό βαθμό ευελιξίας και ανάκτησης. Μια πρόσφατη μελέτη από ένα κορυφαίο ευρωπαϊκό ινστιτούτο στεγανοποίησης μέτρησε τη «χαλάρωση ερπυσμού» διαφόρων τύπων παρεμβυσμάτων. Η χαλάρωση ερπυσμού είναι η απώλεια πίεσης στο μπουλόνι με την πάροδο του χρόνου. Μετά από 1.000 ώρες στους 300°C, ένα τυπικό παρέμβυσμα συμπιεσμένων ινών είχε χάσει πάνω από το 60% της αρχικής του τάσης. Ένα εύκαμπτο παρέμβυσμα γραφίτη έχασε περίπου 35%. Οι κυματοειδείς μεταλλικές φλάντζες μας, από την άλλη πλευρά, έχασαν λιγότερο από το 15% της αρχικής τους πίεσης. Αυτή η εξαιρετική συγκράτηση του φορτίου του μπουλονιού σημαίνει ότι η φλάντζα παραμένει σφραγισμένη για μεγαλύτερο χρονικό διάστημα, ακόμη και όταν το σύστημα υφίσταται έντονους κύκλους θερμότητας και πίεσης.
Αυτή η ανθεκτικότητα δεν αφορά μόνο τη σφράγιση. είναι επίσης θέμα ασφάλειας και κόστους. Σε πολλές διαδικασίες, ο εντοπισμός μιας μικρής διαρροής μπορεί να είναι δύσκολος, απαιτώντας ακριβό εξοπλισμό ανίχνευσης αερίου. Όταν ανιχνεύεται διαρροή, η εγκατάσταση πρέπει συχνά να κλείνει για να ξανασφίξει ή να αντικατασταθεί η φλάντζα. Για ένα χημικό εργοστάσιο, ένα κλείσιμο μπορεί να κοστίσει δεκάδες χιλιάδες δολάρια την ώρα σε χαμένη παραγωγή. Διατηρώντας μια σφράγιση μακροπρόθεσμα, οι κυματοειδείς μεταλλικές φλάντζες μειώνουν τη συχνότητα αυτών των δαπανηρών και ενοχλητικών παρεμβάσεων. Το χαρακτηριστικό "spring-back" του κυματοειδούς πυρήνα διασφαλίζει ότι το παρέμβυσμα μπορεί να φιλοξενήσει τη διαφορική κίνηση μεταξύ των φλαντζών, προστατεύοντας τη στεγανοποίηση και αποτρέποντας τις διαφυγόντες εκπομπές. Αυτή η αξιοπιστία είναι ο βασικός λόγος για τον οποίο οι υπεύθυνοι συντήρησης καθορίζουν όλο και περισσότερο τις κυματοειδείς μεταλλικές φλάντζες για τις πιο κρίσιμες και απαιτητικές εφαρμογές τους.
Ένα από τα πιο δύσκολα σενάρια στεγανοποίησης στη χημική επεξεργασία είναι μια φλάντζα μεγάλης διαμέτρου χαμηλής πίεσης. Σκεφτείτε μια δεξαμενή αποθήκευσης, έναν αγωγό μεγάλης διαμέτρου ή ένα κάλυμμα εναλλάκτη θερμότητας. Αυτές οι φλάντζες είναι συχνά δύσκολο να σφραγιστούν επειδή έχουν πολύ μεγάλη επιφάνεια, αλλά μόνο μια περιορισμένη δύναμη μπουλονιού μπορεί να εφαρμοστεί χωρίς να παραμορφωθεί η ίδια η φλάντζα. Επιπλέον, οι επιφάνειες της φλάντζας σε αυτές τις εφαρμογές είναι συχνά κατεστραμμένες, κουκκίδες ή κακώς ευθυγραμμισμένες λόγω προηγούμενων αλλαγών φλάντζας ή απλώς λόγω του μεγέθους της δομής. Ένα παραδοσιακό επίπεδο παρέμβυσμα απαιτεί πολύ υψηλή επιφανειακή πίεση για τη δημιουργία σφράγισης, αλλά σε μια μεγάλη φλάντζα, η επίτευξη αυτής της ομοιόμορφης πίεσης είναι σχεδόν αδύνατη.

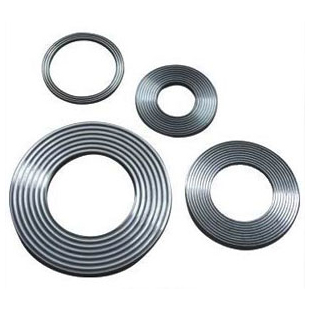

Εδώ λάμπει η ιδιοφυΐα του σχεδίου Corrugated Metal Gasket. Το κυματοειδές σχέδιο του δημιουργεί μια σειρά από εξαιρετικά συγκεντρωμένες γραμμές στεγανοποίησης. Αντί να απαιτεί υψηλή μέση πίεση σε ολόκληρη την επιφάνεια της φλάντζας, εστιάζει το διαθέσιμο φορτίο μπουλονιού σε αυτές τις στενές ζώνες επαφής. Αυτό σημαίνει ότι ένα κυματοειδές μεταλλικό παρέμβυσμα μπορεί να επιτύχει στεγανή στεγανοποίηση ακόμη και με σχετικά χαμηλά φορτία μπουλονιών. Η ικανότητα προσαρμογής σε ανωμαλίες επιφάνειας είναι ένα άλλο κρίσιμο πλεονέκτημα. Ο κυματοειδές πυρήνας λειτουργεί ως εύκαμπτο διάφραγμα που μπορεί να συμπιεστεί και να προσαρμοστεί στις επιφανειακές ατέλειες, κάτι που είναι απαραίτητο όταν σφραγίζετε μεγάλες, μερικές φορές παραμορφωμένες, φλάντζες. Οι τυπικές επίπεδες φλάντζες απλά δεν μπορούν να γεφυρώσουν αυτά τα κενά και τις ατέλειες χωρίς εκτεταμένη επισκευή στην πρόσοψη της φλάντζας, μια δαπανηρή και χρονοβόρα διαδικασία.
Αυτό το πλεονέκτημα απόδοσης μεταφράζεται άμεσα σε πραγματική εξοικονόμηση κόστους. Στο παρελθόν, εάν μια δεξαμενή μεγάλης διαμέτρου είχε διαρροή, η λύση ήταν συχνά η απομόνωση της δεξαμενής, η αποστράγγιση και η επισκευή της όψης της φλάντζας από έναν συγκολλητή ή η χρήση μιας προσαρμοσμένης διαδικασίας κατεργασίας. Αυτό απαιτούσε συχνά εβδομάδες προετοιμασίας και σημαντικό κόστος. Με τις κυματοειδείς μεταλλικές φλάντζες, πολλά από αυτά τα ζητήματα επιλύονται σε επίπεδο φλάντζας. Το εργοστάσιό μας,Ningbo Kaxite Sealing Materials Co., Ltd., παράγει κυματοειδείς μεταλλικές φλάντζες σε μεγέθη διαμέτρου έως και αρκετών μέτρων, για πιέσεις τόσο χαμηλές όσο μερικά millibar και για συνθήκες κενού. Η ικανότητα της φλάντζας να παρέχει αξιόπιστη στεγανοποίηση κάτω από τόσο χαμηλά φορτία μπουλονιών, σε συνδυασμό με την ανοχή της σε επιφανειακές ατέλειες, την καθιστά την ιδανική λύση για αυτές τις προβληματικές εφαρμογές μεγάλης κλίμακας. Αυτή η ικανότητα επιτρέπει στα εργοστάσια να αποφεύγουν δαπανηρές διακοπές λειτουργίας και επισκευές φλάντζας, διατηρώντας τις λειτουργίες σε λειτουργία και μειώνοντας τους προϋπολογισμούς συντήρησης.
Η επιλογή του σωστού κυματοειδούς μεταλλικού παρεμβύσματος για μια συγκεκριμένη εφαρμογή χημικής επεξεργασίας απαιτεί σαφή κατανόηση των συνθηκών λειτουργίας και των τεχνικών προδιαγραφών της φλάντζας. Μια αναντιστοιχία μπορεί να οδηγήσει σε πρόωρη αστοχία, διαρροές και πιθανούς κινδύνους. Ο παρακάτω πίνακας παρέχει έναν λεπτομερή οδηγό προδιαγραφών για τη στάνταρ γκάμα κυματοειδών μεταλλικών παρεμβυσμάτων, τονίζοντας τη μηχανολογική λογική πίσω από κάθε παράμετρο. Ωστόσο, για πολύπλοκες εφαρμογές, παρέχουμε μια πλήρη προσαρμοσμένη υπηρεσία μηχανικής για να σχεδιάσουμε ένα παρέμβυσμα που ταιριάζει απόλυτα στη φλάντζα σας.
| Παράμετρος | Τυπική προδιαγραφή | Μηχανική Σκεπτικό & Αντίκτυπος Εφαρμογής |
| Υλικό πυρήνα | SS304, SS316, SS316L, Titanium | Προσδιορίζει την αντοχή στη διάβρωση και την ικανότητα θερμοκρασίας. Το SS316L είναι κοινό για τις περισσότερες χημικές υπηρεσίες. Τιτάνιο για έντονη διάβρωση και αντοχή σε υψηλές θερμοκρασίες. |
| Πάχος πυρήνα (mm) | 0,20 - 0,40 | Οι παχύτεροι πυρήνες (0,30-0,40 mm) παρέχουν μεγαλύτερη ελαστικότητα και προτιμώνται για φλάντζες χαμηλής πίεσης μεγάλης διαμέτρου. Οι λεπτότεροι πυρήνες (0,20 mm) προορίζονται για συστήματα υψηλής πίεσης που απαιτούν ελάχιστη χαλάρωση. |
| Βήμα αυλάκωσης (mm) | 2,5 - 4,0 | Το βήμα είναι η απόσταση μεταξύ των κορυφών αυλάκωσης. Ένα πιο σφιχτό βήμα (2,5 mm) δημιουργεί περισσότερες γραμμές στεγανοποίησης, καλύτερες για εφαρμογές χαμηλού φορτίου μπουλονιών. Ένα ευρύτερο βήμα (4,0 mm) είναι για εφαρμογές υψηλής πίεσης. |
| Ύψος αυλάκωσης (mm) | 0,8 - 1,5 | Καθορίζει τη συμπιεστότητα και την επαναφορά του ελατηρίου. Τα υψηλότερα ύψη επιτρέπουν μεγαλύτερη κίνηση της φλάντζας και καλύτερη συμμόρφωση της επιφάνειας. |
| Υλικό στεγανοποιητικού στοιχείου | Εύκαμπτος γραφίτης, PTFE, μαρμαρυγία | Ο εύκαμπτος γραφίτης είναι ο πιο κοινός, παρέχοντας εξαιρετική θερμοκρασία και χημική αντοχή. Το PTFE είναι για επιθετικά χημικά σε χαμηλότερες θερμοκρασίες. Η μίκα είναι για εξαιρετικά υψηλές θερμοκρασίες. |
| Πυκνότητα στοιχείου στεγανοποίησης (g/cm³) | 1,0 - 1,2 (Γραφίτης) | Η υψηλότερη πυκνότητα μειώνει το πορώδες και τον ερπυσμό, αλλά μπορεί να είναι πιο δύσκολο να συμπιεστεί. Μια τυπική πυκνότητα είναι μια καλή ισορροπία. |
| Μέγιστη θερμοκρασία σχεδιασμού (°C) | Έως 650°C (με μίκα) | Αυτό είναι το κρίσιμο όριο. Η υπέρβασή του μπορεί να προκαλέσει υποβάθμιση του πυρήνα ή του στοιχείου στεγανοποίησης, οδηγώντας σε αστοχία στεγανοποίησης. |
| Μέγιστη πίεση σχεδίασης (bar) | Έως 250 bar | Προσδιορίζει το ελάχιστο φορτίο μπουλονιού και την απαιτούμενη αντοχή φλάντζας. Οι υψηλότερες πιέσεις απαιτούν παχύτερο ή ισχυρότερο πυρήνα. |
| Συνιστώμενη τάση φλάντζας (N/mm²) | 50 - 150 | Αυτή είναι η θλιπτική τάση που απαιτείται για την επίτευξη στεγανοποίησης. Πολύ χαμηλά και η φλάντζα θα διαρρεύσει. πολύ ψηλά και μπορεί να προκαλέσει ζημιά στη φλάντζα ή τη φλάντζα. |
| Ποσοστό διαρροής (ASTM F37) | < 0,001 mL/min | Αυτή είναι η μέτρηση απόδοσης στεγανοποίησης, υποδεικνύοντας την ικανότητα της φλάντζας να αποτρέπει τις ανεξέλεγκτες εκπομπές. |
Όταν επιλέγετε ένα κυματοειδές μεταλλικό παρέμβυσμα, δεν πρόκειται μόνο για τις επιμέρους προδιαγραφές υλικού. Πρόκειται για την κατανόηση της αλληλεπίδρασης μεταξύ της φλάντζας και της φλάντζας. Το φορτίο του μπουλονιού πρέπει να είναι αρκετό για να συμπιέζει τη φλάντζα και να δημιουργεί την απαιτούμενη τάση στεγανοποίησης, αλλά όχι τόσο υψηλή ώστε να συνθλίβει τον πυρήνα. Το φινίρισμα της επιφάνειας της φλάντζας και ο παραλληλισμός παίζουν επίσης καθοριστικό ρόλο. Συνιστούμε φινίρισμα επιφάνειας φλάντζας Ra 3,2 έως 6,3 μm για βέλτιστη στεγανοποίηση. Στην Kaxite, η τεχνική ομάδα μας χρησιμοποιεί προηγμένη ανάλυση πεπερασμένων στοιχείων (FEA) για την προσομοίωση της συμπεριφοράς της φλάντζας κάτω από συγκεκριμένα φορτία και πιέσεις μπουλονιών. Αυτό μας επιτρέπει να προτείνουμε τη βέλτιστη σχεδίαση φλάντζας και μια διαδικασία ελεγχόμενης ροπής, διασφαλίζοντας μια αξιόπιστη και χωρίς διαρροές σύνδεση που πληροί τα πιο αυστηρά πρότυπα εκπομπών ρύπων.
Η χημική βιομηχανία είναι απίστευτα ποικιλόμορφη, χειρίζεται τα πάντα, από καλοήθεις υδρογονάνθρακες έως επιθετικά οξέα, καυστικά και διαλύτες. Δεν υπάρχει ενιαία «καθολική» φλάντζα που να μπορεί να αντέξει σε όλα τα χημικά περιβάλλοντα. Η πραγματική δύναμη του κυματοειδούς μεταλλικού παρεμβύσματος έγκειται στη δυνατότητα προσαρμογής του. Επιλέγοντας προσεκτικά το μέταλλο του πυρήνα και το υλικό επένδυσης (ή το στοιχείο στεγανοποίησης), η φλάντζα μπορεί να κατασκευαστεί με ακρίβεια για τα συγκεκριμένα μέσα και τις συνθήκες λειτουργίας. Αυτή η ευελιξία είναι ο λόγος για τον οποίο καθορίζονται όλο και περισσότερο σε σχέση με τις τυπικές σπειροειδείς φλάντζες, οι οποίες έχουν πιο περιορισμένο εύρος επιλογών κατασκευής. Στην Ningbo Kaxite Sealing Materials Co., Ltd., παράγουμε κυματοειδείς μεταλλικές φλάντζες με ένα ευρύ φάσμα συνδυασμών υλικών για να ανταποκριθούμε στις απαιτητικές απαιτήσεις της χημικής, πετροχημικής και φαρμακευτικής βιομηχανίας.
Το μέταλλο του πυρήνα παρέχει τη δομική αντοχή και ελαστικότητα. Για γενικές χημικές υπηρεσίες, το SS316L είναι μια ευέλικτη επιλογή, που προσφέρει καλή αντοχή σε ένα ευρύ φάσμα μέσων και θερμοκρασίες λειτουργίας. Για πιο διαβρωτικά περιβάλλοντα, όπως αυτά που περιλαμβάνουν χλωρίδια ή οξέα, συνιστώνται υψηλότερα κράματα όπως το Hastelloy C276 ή το Inconel 625. Για εφαρμογές εξαιρετικά υψηλών θερμοκρασιών, όπως αυτές σε κλιβάνους διυλιστηρίων, χρησιμοποιούνται κράματα τιτανίου ή νικελίου. Το εργοστάσιό μας διατηρεί ένα ολοκληρωμένο απόθεμα αυτών των ειδικών μετάλλων, επιτρέποντας την ταχεία κατασκευή. Η επιλογή του στοιχείου στεγανοποίησης είναι εξίσου κρίσιμη. Η πιο κοινή επιλογή είναι ο εύκαμπτος γραφίτης, ο οποίος προσφέρει εξαιρετική αντοχή στη θερμότητα (έως 650°C) και χημική συμβατότητα με τους περισσότερους υδρογονάνθρακες και ατμό. Ωστόσο, ο γραφίτης δεν είναι κατάλληλος για πολύ οξειδωτικά οξέα, καθώς μπορεί να οξειδωθεί και να χάσει τις σφραγιστικές του ιδιότητες. Σε αυτές τις περιπτώσεις, χρησιμοποιούμε ένα υλικό επένδυσης από PTFE ή τις τροποποιημένες μορφές του, οι οποίες είναι χημικά αδρανείς.
Προσφέρουμε επίσης καινοτόμα σχέδια, όπως μια κατασκευή "Dual Sealing Layer". Αυτό περιλαμβάνει τη χρήση δύο διαφορετικών στοιχείων στεγανοποίησης—για παράδειγμα, ένα εσωτερικό στρώμα γραφίτη για κύρια σφράγιση και έναν εξωτερικό δακτύλιο PTFE για προστασία από μέσα που θα μπορούσαν να επιτεθούν στον γραφίτη. Ένας άλλος προηγμένος σχεδιασμός είναι η συμπερίληψη ενός εσωτερικού και εξωτερικού δακτυλίου στήριξης. Ένας εσωτερικός δακτύλιος αποτρέπει την κατάρρευση της φλάντζας προς τα μέσα υπό πίεση (ιδιαίτερα σημαντικό για υψηλές πιέσεις), ενώ ένας εξωτερικός δακτύλιος παρέχει αντιδιαβρωτική προστασία και βοηθά στο κεντράρισμα. Αυτό το επίπεδο προσαρμογής είναι ο λόγος που οι κυματοειδείς μεταλλικές φλάντζες γίνονται το πρότυπο για εφαρμογές κρίσιμες για την ασφάλεια και υψηλής αξίας εφαρμογές. Ένα χαρακτηριστικό παράδειγμα: ένας σημαντικός κατασκευαστής φαρμακευτικών προϊόντων πάλευε με ζητήματα μόλυνσης σε βρόχο νερού υψηλής καθαρότητας λόγω εξαγώγιμων υλικών από τυπικά παρεμβύσματα. Το εργοστάσιό μας σχεδίασε ένα κυματοειδές μεταλλικό παρέμβυσμα με μια συμπαγή επένδυση PTFE και έναν πυρήνα SS316L που εξαλείφει όλα τα εξαγώγιμα υλικά, παρέχοντας μια καθαρή, καθαρή σφράγιση. Αυτό το είδος προσαρμοσμένης λύσης είναι δυνατή μόνο με την ευέλικτη πλατφόρμα σχεδιασμού ενός κυματοειδούς μεταλλικού παρεμβύσματος.
Ερώτηση 1: Πώς διαφέρει μια φλάντζα κυματοειδούς μετάλλου από μια σπειροειδή φλάντζα ως προς την απόδοση;
Απάντηση: Η κύρια διαφορά έγκειται στο σχεδιασμό του πυρήνα. Ένα σπειροειδές περιτυλιγμένο παρέμβυσμα χρησιμοποιεί μια ελικοειδώς τυλιγμένη μεταλλική λωρίδα σχήματος V με πληρωτικό. Είναι εξαιρετικά για πολλές εφαρμογές, αλλά μπορεί να είναι επιρρεπείς σε «εκτόξευση» εάν το υλικό πλήρωσης είναι κατεστραμμένο. Ένα κυματοειδές μεταλλικό παρέμβυσμα χρησιμοποιεί έναν συμπαγή, συνεχή κυματοειδές μεταλλικό πυρήνα, ο οποίος παρέχει μια πιο στιβαρή, άκαμπτη δομή. Αυτός ο σχεδιασμός προσφέρει ανώτερη αντίσταση στο φύσημα και είναι πιο ανθεκτικός σε έντονους θερμικούς κύκλους. Ενώ οι σπειροειδείς φλάντζες είναι μια καλή επιλογή γενικής χρήσης, οι κυματοειδείς μεταλλικές φλάντζες προτιμώνται συνήθως για φλάντζες χαμηλής πίεσης μεγάλης διαμέτρου και για εφαρμογές όπου η ζημιά ή η κακή ευθυγράμμιση της όψης της φλάντζας προκαλεί ανησυχία.
Ερώτηση 2: Μπορεί ένα κυματοειδές μεταλλικό παρέμβυσμα να χρησιμοποιηθεί σε μια φλάντζα με πολύ τραχιά επιφάνεια;
Απάντηση: Ναι, αυτό είναι ένα από τα κύρια πλεονεκτήματά τους. Το κυματοειδές προφίλ λειτουργεί ως μια σειρά από εύκαμπτα ελατήρια που μπορούν να συμπιεστούν και να προσαρμοστούν σε ανωμαλίες της επιφάνειας. Το μαλακό στοιχείο σφράγισης (γραφίτης ή PTFE) γεμίζει τα μικροσκοπικά κενά, δημιουργώντας μια σφράγιση. Αυτό τα καθιστά ιδανικά για την επισκευή παλαιών, διαβρωμένων φλάντζες χωρίς κόστος επανεμφάνισης. Ωστόσο, συνιστούμε πάντα μια σχετικά λεία και επίπεδη επιφάνεια φλάντζας για την επίτευξη βέλτιστης σφράγισης. Για εξαιρετικά τραχιές φλάντζες, μπορεί να απαιτείται ένα παχύτερο στοιχείο στεγανοποίησης ή μια πρόσοψη μεγαλύτερης πυκνότητας. Η τεχνική ομάδα μας μπορεί να σας συμβουλεύσει για την καλύτερη λύση για τη συγκεκριμένη κατάστασή σας.
Ερώτηση 3: Τι ροπή πρέπει να χρησιμοποιήσω όταν βιδώνω ένα κυματοειδές μεταλλικό παρέμβυσμα;
Απάντηση: Δεν υπάρχει ενιαία τιμή ροπής. Εξαρτάται από το μέγεθος της φλάντζας, το μέγεθος του μπουλονιού, τη βαθμολογία της φλάντζας και το υλικό της φλάντζας. Ο στόχος είναι να επιτευχθεί η συνιστώμενη τάση φλάντζας (συνήθως 50-150 N/mm² για κυματοειδείς μεταλλικές φλάντζες) χωρίς σύνθλιψη του πυρήνα. Παρέχουμε μια λεπτομερή διαδικασία ροπής με κάθε φλάντζα που παρέχουμε, η οποία υπολογίζεται με βάση τη συγκεκριμένη σχεδίαση της φλάντζας σας. Αυτή η διαδικασία θα καθορίσει τη ροπή σε ft-lbs ή Nm, τη σειρά σύσφιξης και τον αριθμό των περασμάτων. Είναι απαραίτητο να ακολουθήσετε αυτή τη διαδικασία για να επιτύχετε στεγανοποίηση χωρίς διαρροές και να αποτρέψετε τη ζημιά. Μην υπερβαίνετε ποτέ τη συνιστώμενη ροπή.
Ερώτηση 4: Είναι οι κυματοειδείς μεταλλικές φλάντζες κατάλληλες για σέρβις υπό κενό;
Απάντηση: Ναι, απολύτως. Οι κυματοειδείς μεταλλικές φλάντζες είναι εξαιρετικές για εφαρμογές κενού, συμπεριλαμβανομένου του υψηλού κενού. Ο άκαμπτος πυρήνας τους εμποδίζει να τραβήξουν μέσα στο διάκενο της φλάντζας, σε αντίθεση με ορισμένες μαλακότερες φλάντζες. Ο κυματοειδές σχέδιο παρέχει επίσης θετική σφράγιση ακόμη και υπό αρνητική πίεση. Συνιστούμε ένα σχέδιο με έναν εσωτερικό δακτύλιο στήριξης για την αποφυγή της κατάρρευσης προς τα μέσα και ένα στοιχείο στεγανοποίησης υψηλής πυκνότητας για την ελαχιστοποίηση της εκροής αερίων. Το εργοστάσιό μας στη Ningbo Kaxite Sealing Materials Co., Ltd. έχει προμηθεύσει κυματοειδείς μεταλλικές φλάντζες για πολλές εφαρμογές κενού, συμπεριλαμβανομένων των βιομηχανιών φαρμακευτικών και ημιαγωγών.
Ερώτηση 5: Πώς αποθηκεύω τις κυματοειδείς μεταλλικές φλάντζες για να διασφαλίσω την ακεραιότητά τους πριν την εγκατάσταση;
Απάντηση: Οι κυματοειδείς μεταλλικές φλάντζες πρέπει να φυλάσσονται σε καθαρό, στεγνό και δροσερό περιβάλλον. Πρέπει να προστατεύονται από την υγρασία, τη βρωμιά και τις ακραίες θερμοκρασίες. Η αρχική συσκευασία (συχνά μια σφραγισμένη πλαστική σακούλα με αφυγραντήρα) θα πρέπει να διατηρείται ανέπαφη μέχρι την εγκατάσταση για να αποφευχθεί η σκουριά ή η μόλυνση. Θα πρέπει να φυλάσσονται επίπεδα για να αποφευχθεί η παραμόρφωση και δεν πρέπει να στοιβάζονται με άλλα βαριά αντικείμενα πάνω τους. Το εργοστάσιό μας παρέχει λεπτομερείς οδηγίες αποθήκευσης με κάθε αποστολή για να διασφαλίσει ότι οι φλάντζες φτάνουν στο εργοτάξιο σε άριστη κατάσταση.
Από την αντοχή στους πιο βάναυσους κύκλους θερμότητας και πίεσης έως τη σφράγιση προβληματικών φλαντζών μεγάλης διαμέτρου και την προσφορά απαράμιλλης ευελιξίας υλικού, το κυματοειδές μεταλλικό παρέμβυσμα έχει αποδειχθεί ότι είναι η ανώτερη λύση στεγανοποίησης για τη σύγχρονη βιομηχανία χημικής επεξεργασίας. Η μοναδική του μηχανική παρέχει ένα επίπεδο αξιοπιστίας, ασφάλειας και οικονομικής απόδοσης που οι παραδοσιακές εναλλακτικές φλάντζες απλά δεν μπορούν να ταιριάξουν. Για τους μηχανικούς συντήρησης και τους διαχειριστές εγκαταστάσεων, αντιπροσωπεύει μια προληπτική επένδυση σε μακροπρόθεσμες λειτουργίες χωρίς διαρροές.
Είστε έτοιμοι να αναβαθμίσετε την απόδοση στεγανοποίησης του εργοστασίου σας;Επικοινωνήστε σήμερα με τη Ningbo Kaxite Sealing Materials Co., Ltdγια να συζητήσετε τη συγκεκριμένη αίτησή σας. Η ομάδα έμπειρων μηχανικών μας θα συνεργαστεί μαζί σας για να επιλέξετε τον βέλτιστο συνδυασμό σχεδίου και υλικών για τις πιο κρίσιμες συνδέσεις φλάντζας σας. Προσφέρουμε δωρεάν τεχνικές συμβουλές, προτάσεις σχεδιασμού φλάντζας και επιτόπια εκπαίδευση για τα συνεργεία συντήρησής σας.Ζητήστε τώρα τη δωρεάν τεχνική συμβουλή σας από τη Ningbo Kaxite Sealing Materials Co., Ltd. και εξασφαλίστε την ακεραιότητα του εργοστασίου σας με την αξιόπιστη στεγανοποίηση κυματοειδών μεταλλικών παρεμβυσμάτων.
